Технические характеристики командоконтроллера XKBA-36300

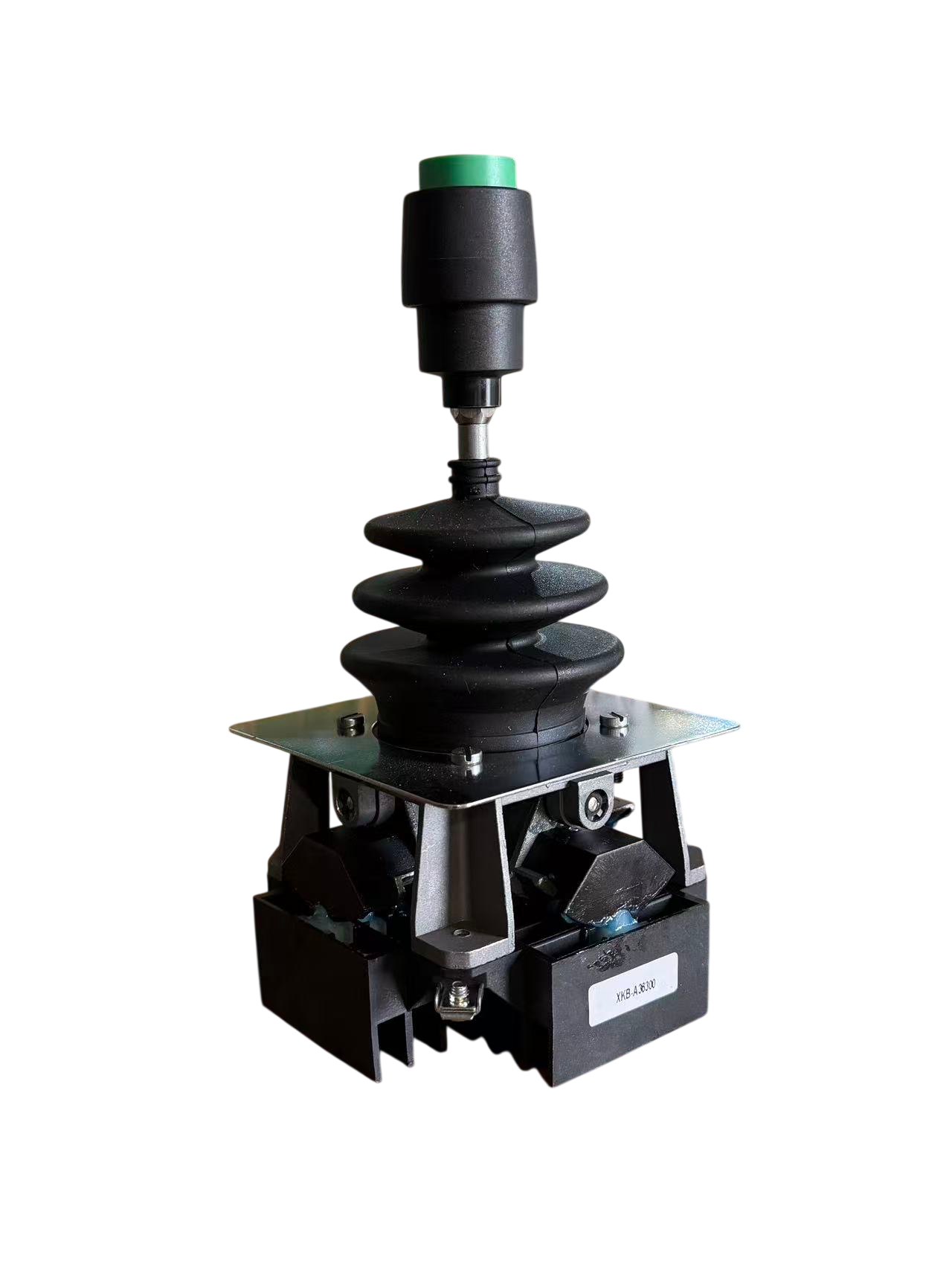

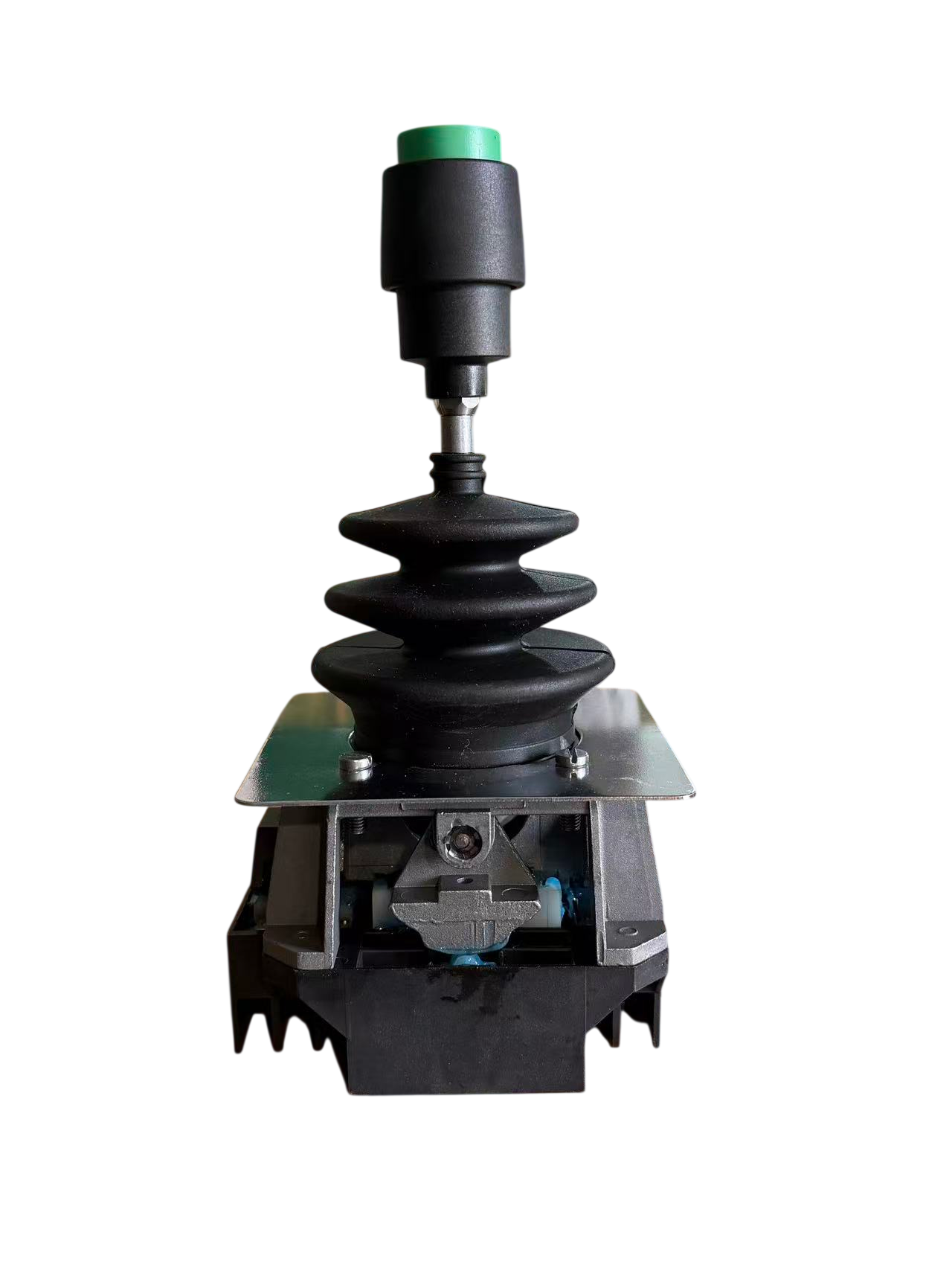

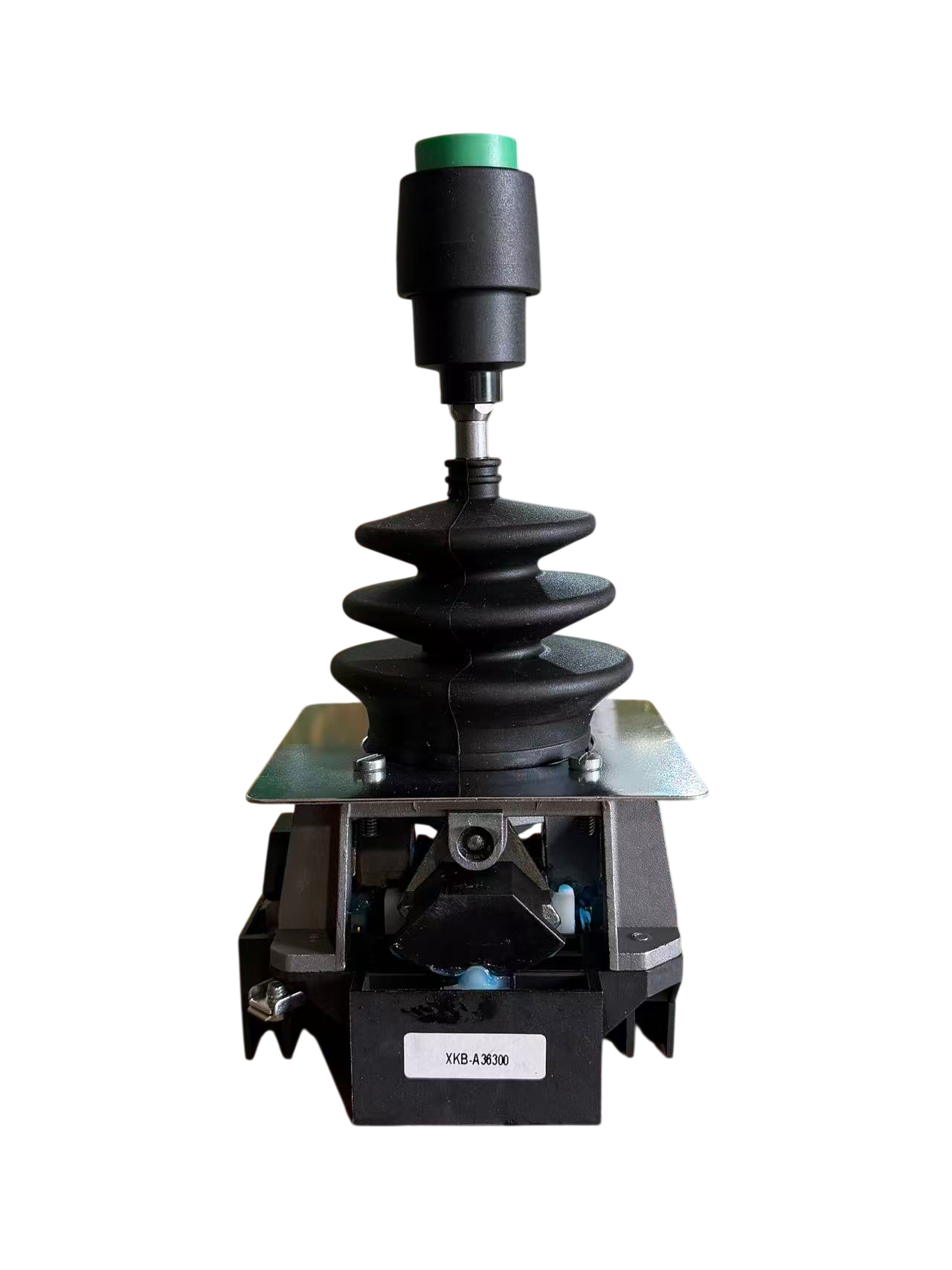

Назначение и область применения: Командоконтроллер (джойстик) модели XKBA-36300 — это устройство с фиксированной коммутационной схемой, оснащенное двумя электрическими контактами для направления движения АВ ↕. Прибор разработан для интеграции в переносные пульты управления грузоподъемным оборудованием, работающим в легком режиме, а также при перегрузке материалов.
Механические параметры управляющего рычага:
- Длина: 130 мм.
- Угол отклонения: не более 28° по оси АВ ↕ от нейтрального положения.
- Тип хода: ступенчатый, с автоматическим возвратом в нулевую точку. Доступно до трех дискретных положений фиксации на данной оси (на углах 12°, 20° и 28°).
Конфигурация направляющей: Направляющая система является универсальной и настраиваемой. Комбинируя базовую платформу со сменными полунаправляющими (маркируются буквами), можно реализовать 9 основных вариантов ограничения траектории движения рычага.

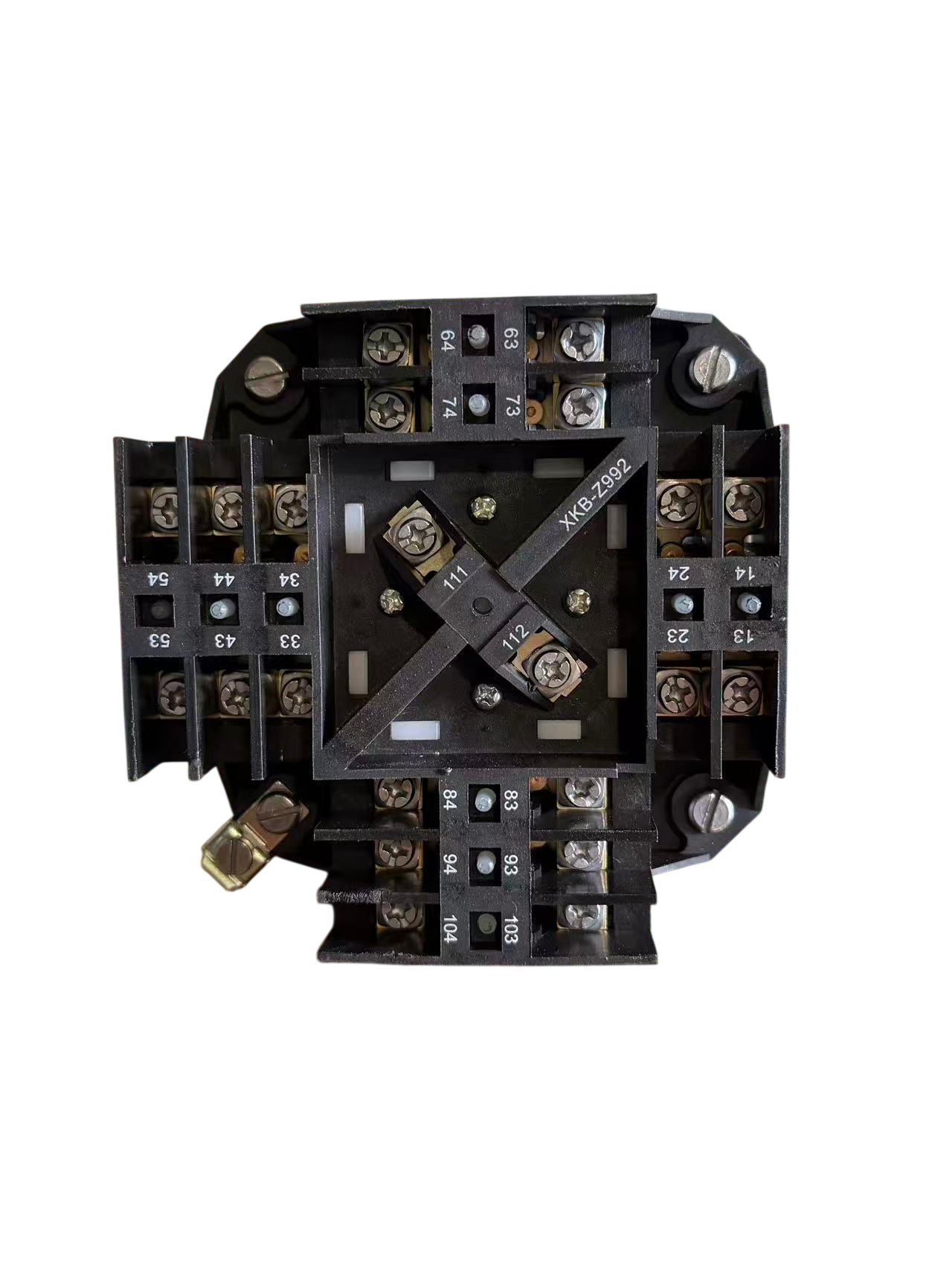

Рукоятка и контакты: Устройство оснащено рукояткой со встроенной выступающей кнопкой безопасности. Цепь разрывается автоматически при отпускании кнопки или смещении рукоятки из центрального положения. Электрическая схема реализована на базе моноблочных контактных групп:
- Базовая конфигурация: блок содержит четыре контакта на одно перемещение плюс один общий контакт центральной (нулевой) позиции.
- Расширение: предусмотрена возможность установки дополнительного контакта, функционал которого зависит от выбранной модификации рукоятки.
- Лимиты переключения: допускается не более трех рабочих позиций замыкания в каждую сторону.
Оснащение потенциометрами: При использовании схемы «4 рабочих контакта + 1 центральный» возможна установка не более одного потенциометра на направление перемещения.
