Технические характеристики командоконтроллера XKBA-36330

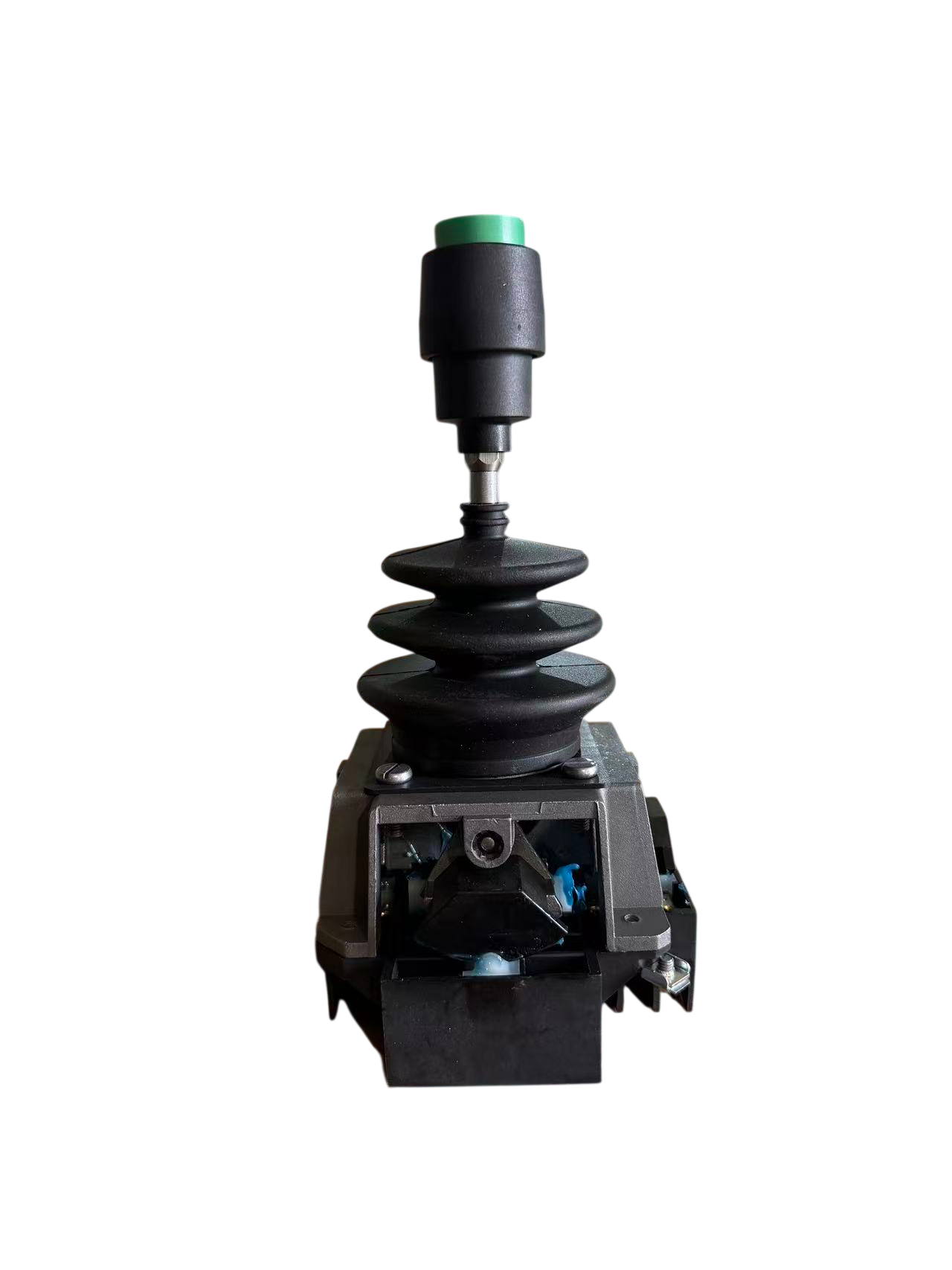

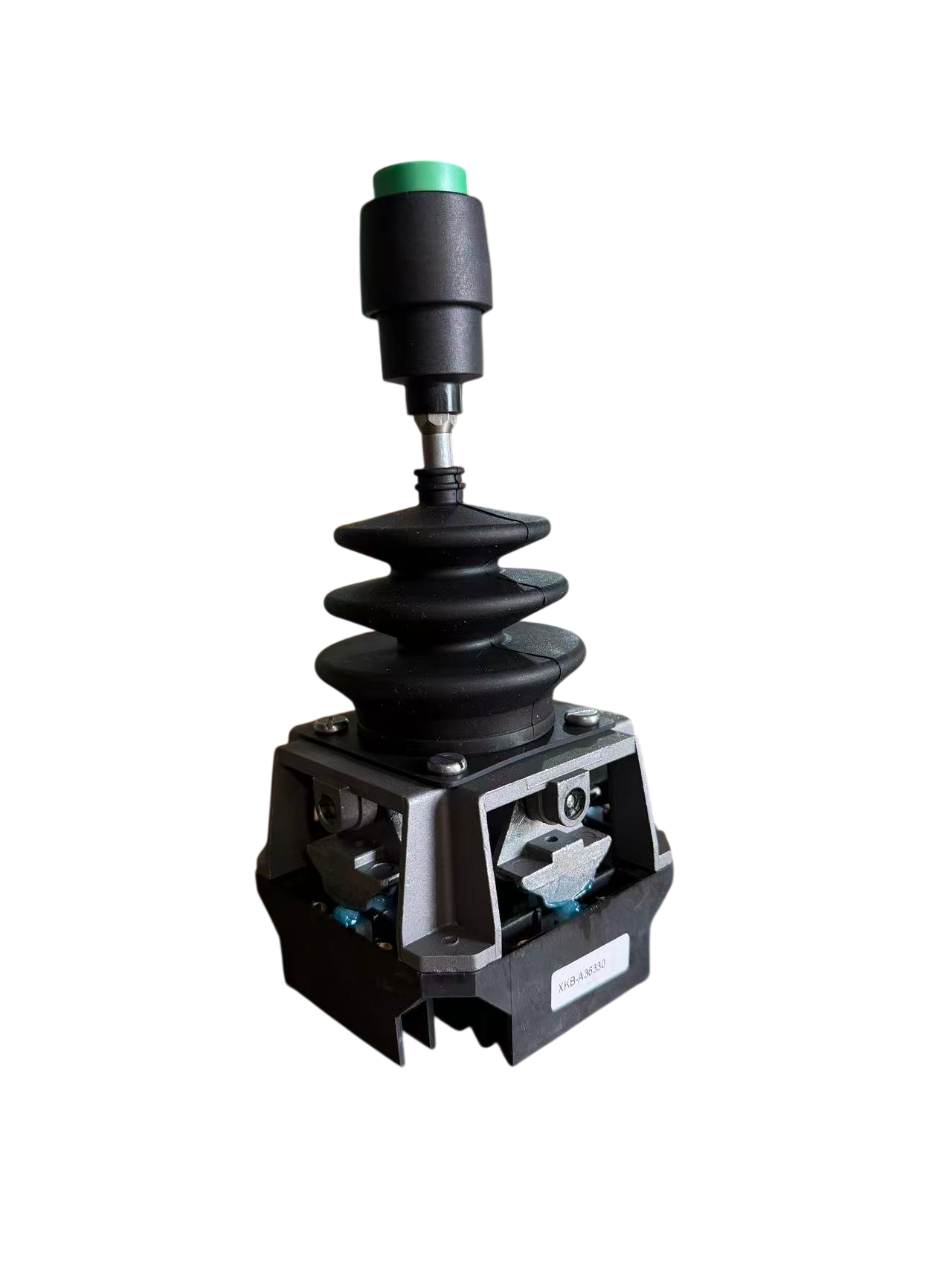

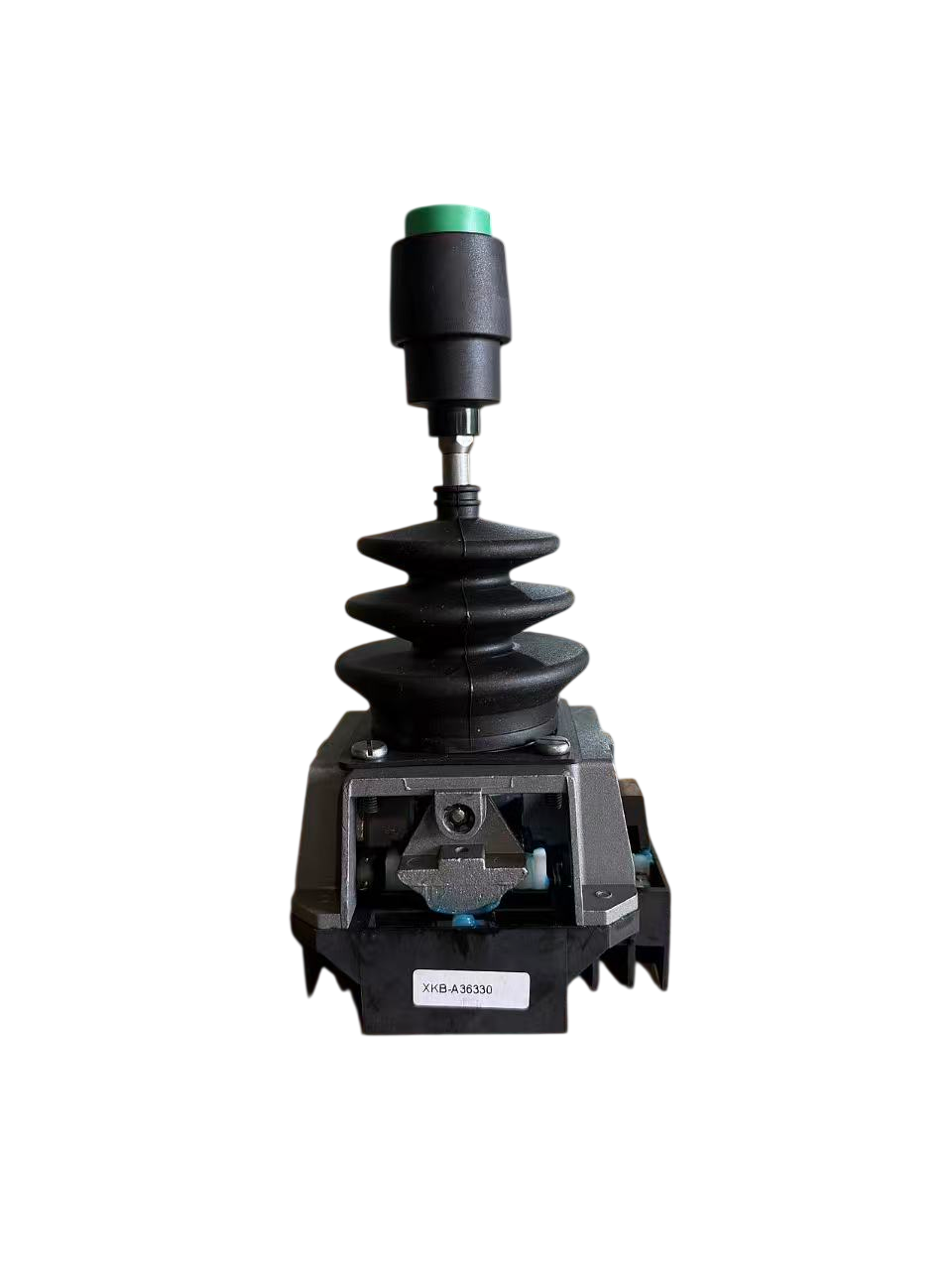

Назначение и область применения: Командоконтроллер (джойстик) модели XKBA-36330 представляет собой устройство с фиксированной коммутационной схемой, оснащенное двумя электрическими контактами на каждое направление движения. Прибор предназначен для интеграции в переносные пульты управления грузоподъемным оборудованием при легком режиме эксплуатации, а также для задач по перегрузке материалов.
Механические параметры управляющего рычага:
- Длина: 130 мм.
- Угол отклонения: до 28° от нейтрального положения в любую сторону.
- Тип хода: ступенчатый, с автоматическим возвратом рукоятки в нулевую точку. Доступно не более трех дискретных положений фиксации в каждом направлении (на углах 12°, 20° и 28°).
Конфигурация направляющей: Направляющая система является универсальной и настраиваемой. За счет установки дополнительных полунаправляющих (кодируются буквенными индексами) к базовому основанию можно сформировать 9 основных комбинаций ограничения траектории.

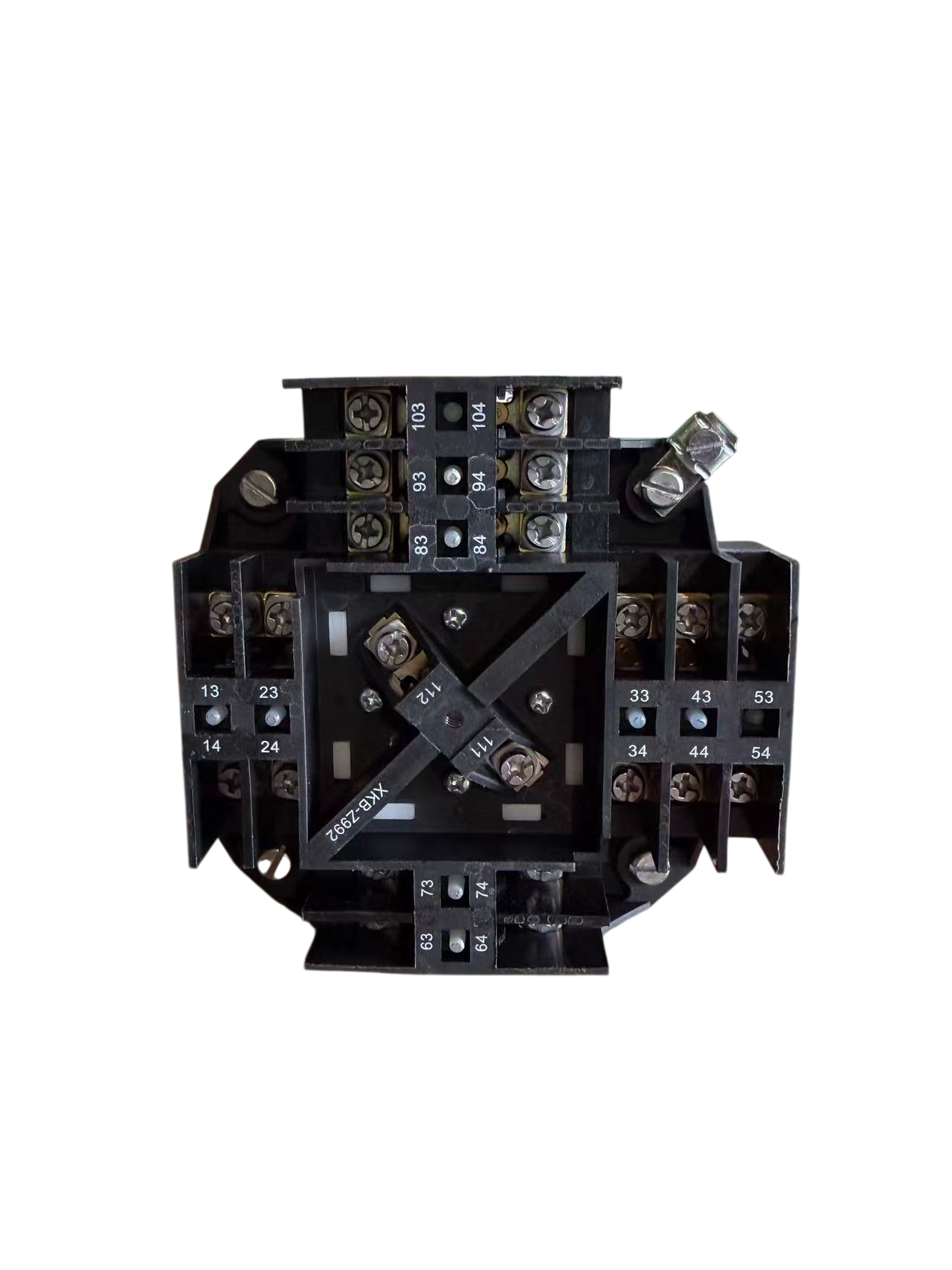

Рукоятка и контакты: Устройство комплектуется рукояткой со встроенной выступающей кнопкой безопасности. Электрическая цепь размыкается автоматически при отпускании кнопки или смещении рукоятки из центрального положения. Электрическая схема реализуется на базе моноблочных контактных групп:
- Базовая конфигурация: один блок содержит четыре контакта на одно перемещение плюс один общий контакт центра.
- Расширение: предусмотрена возможность монтажа дополнительного контакта, функционал которого определяется выбранной модификацией рукоятки.
- Лимиты переключения: допускается не более трех позиций замыкания в каждую из сторон.
Оснащение потенциометрами: При использовании базовой схемы с четырьмя рабочими контактами на перемещение существует техническая возможность установки до двух потенциометров на каждую ось движения.
