Описание
Структура условного обозначения 4АН280ШХ Х3:
- 4 – обозначение серии;
- А – асинхронный;
- Н – защищенный;
- 280 – –высота оси вращения (габарит), мм;
- Ш – для привода шахтных проходческих комбайнов;
- [*] – условное обозначение мощности (1, 2, 3);
- [*]3 – климатическое исполнение и категория размещения.

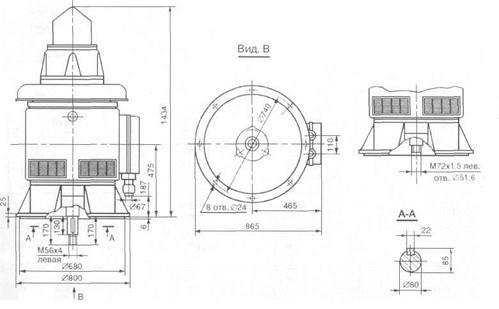

Габаритные и установочные размеры
| Наименование изделия | Мощность, кВт | Частота, об/мин | Напряжение, В | Масса, кг | Исполнение по монтажу | Степень защиты |
|
4 АН 280 Ш-1 |
55 |
1500 |
220/380,380/660 |
980 |
IM3010 |
IP23 |
- Режим работы двигателей I по ГОСТ 183—74.
- Степень защиты — IР23 по ГОСТ 17494—87.
- Способ охлаждения IС01 по ГОСТ 20459—87.
- Изоляция нагревостойкости: F – для районов с умеренным климатом; Н– для районов с тропическим климатом.
- Сопротивление изоляции: не менее 32 МОм при 20ºС, и — не менее 3 Мом при рабочей температуре.
Особенности конструкции электродвигателя 4АН280Ш
Конструктивное исполнение двигателей 4АН280Ш по способу монтажа: IМ3011 –для монолитного вала, и IМ3010 – для полого вала. Крутящий момент двигателя с полым валом передается через приводной вал, проходящий через полый вал и закрепленный на его верхнем конце муфтой. Двигатели с монолитным валом имеют рабочий конец в соответствии с ГОСТ 12080—66.
Верхний подшипниковый узел двигателя — капсюльной конструкции, с радиально-упорным подшипником, рассчитанным на осевую нагрузку до 5500 кг. В верхнем подшипниковом узле предусмотрено механическое устройство, предотвращающее обратное вращение двигателя под действием столба жидкости после выключения двигателя.
Двигатели напряжением 440/220 В частотой 60 Гц имеют девять выводных концов, все остальные двигатели — шесть.
Условия эксплуатации электродвигателя 4АН280Ш:
- на высоте не более 1000 м над уровнем моря;
- при температуре окружающего воздуха от —40 до 40ºС (для исполнения У3), от минус 10 до 50ºС (для исполнения Т3);
- при относительной влажности 80% при температуре 15ºС (для исполнения У3), 70% при температуре 27ºС (для исполнения Т3);
- группа механического исполнения М1.
