Описание
Структура условного обозначения 5АН280[*][*][*]3:
- 5 – порядковый номер разработки (4; 5);
- А – асинхронный;
- Н – защищенное исполнение с самовентиляцией;
- 280 –высота оси вращения (габарит), мм;
- [*] – установочный размер по длине станины (М); условный размер длины сердечника (А, В);
- [*] – число полюсов (2; 4; 6; 8; 10);
- [*]3 – климатическое исполнение и категория размещения.
Технические характеристики электродвигателя 5 АН 280 В-8
| Наименование
изделия |
Мощность
кВт |
Частота
об/мин |
Напряжение
В |
Масса
кг |
Степень
защиты |
| 5 AH 280 B-8 | 90 | 750 | 220/380 | 815 | IP23 |
- Степень защиты –IР23;
- Способ охлаждения –1С01.
Обмотка статора двигателя 5 АН 280 В-8 имеет 6 выводных концов, соединенных по схеме «треугольник» или «звезда». Двигатели изготовляются с шестью выводными концами обмотки статора. Схема соединения обмоток — «треугольник/звезда».Ввод и вывод кабелей обеспечивается вводным устройством типа К-З-II (с панелью выводов и двумя штуцерами) с возможностью его разворота и фиксации на 180°.
Двигатели напряжением 220 В рассчитаны на подсоединение кабелей только с медными жилами. Пополнение и частичная замена смазки производится с помощью специального устройства, без разборки двигателя.
Условия эксплуатации электродвигателя 5 АН 280 В-8
- Номинальные значения климатических факторов по ГОСТ 15150—69 и ГОСТ 15543.1—89.
- Запыленность воздуха не более 4 мг/м3
- Группа механического исполнения М1.

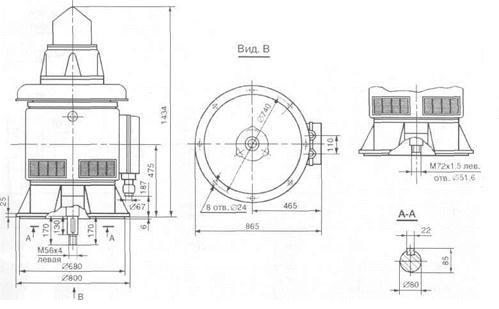

| Тип | l30 | l33 | h31 | d30 | l1 | l2 | l10 | l31 | b1 | b2 | b10 | h | h5 | h6 | h10 | d1 | d2 | d10 |
| L | LC | HD | AC | E | EA | B | C | F | FA | A | H | GA | GC | HA | D | DA | K | |
| 5АН280А | 975 | — | 745 | 665 | 140 | — | 368, 419* |
190 | 20 | — | 457 | 280 | 74,5 | — | 25 | 70 | — | 24 |
| 1005 | — | 745 | 665 | 170 | — | 190 | 22 | — | 457 | 280 | 85 | — | 25 | 80 | — | 24 | ||
| 5АН280В | 1035 | — | 745 | 665 | 140 | — | 190 | 20 | — | 457 | 280 | 74,5 | — | 25 | 70 | — | 24 | |
| 1005 | — | 745 | 665 | 170 | — | 190 | 22 | — | 457 | 280 | 85 | — | 25 | 80 | — | 24 |
