Описание
Общепромышленные асинхронные электродвигатели серии 5А –c короткозамкнутым ротором, предназначенные для привода механизмов, не требующих изменения частоты вращения (вентиляторов, дымососов и др.).
Структура условного обозначения 5А250S2У3:
- 5 — порядковый номер серии;
- А — асинхронный;
- 250 – высота оси вращения (габарит), мм;
- S – установочный размер по длине сердечника;
- 2 – число полюсов;
- У3 – климатическое исполнение и категория размещения.
Технические характеристики электродвигателя 5А250S2
Электродвигатель 5А250S2 рассчитан на питание от сети переменного тока с номинальным напряжением 220, 380 В частотой 50 Гц. Соединение обмоток статора по схеме «звезда» или «треугольник» . Номинальный режим работы – продолжительный S1 по ГОСТ 183-74. Исполнение по способу монтажа IM 1081, IM 2081 по ГОСТ 2479-79.
| Тип двигателя | Асинхронный трёхфазный электродвигатель с короткозамкнутым ротором, общего назначения |
| Высота оси вращения ротора, мм | 250 |
| Номинальная мощность, кВт | 75.0 |
| Скорость вращения ротора, об./мин. | 2970 |
| К.П.Д. при 100% нагрузке, % | 92.6 |
| cos | 0.90 |
| Ток | 139.0 |
| Режим работы | непрерывный, S1 |
| Напряжение, В | 220/380В, 50Гц |
| Степень защиты | IP54 |
| Класс изоляции | F |
| Уровень шума не более, дБ | 55 |
| Материал корпуса | чугун |
| Масса, кг | 475 |
Условия эксплуатации электродвигателя 5А250S2:
- при температуре окружающего воздуха: – от -20 до +40°С (для исполнения У3);
- при относительной влажности: – 100% при 25°С для исполнения У; – 100% при 25°С для исполнения Т;
- степень защиты электродвигателя – IР54;
- степень защиты кожуха вентилятора со стороны входа воздуха не ниже IР20;
- Условия эксплуатации в части воздействия механических факторов внешней среды М1;
- в условиях окружающей среды, не содержащей взрывоопасных, токопроводящих смесей, а также химически активных газов и паров в концентрациях, разрушающих металлы и изоляцию.ф

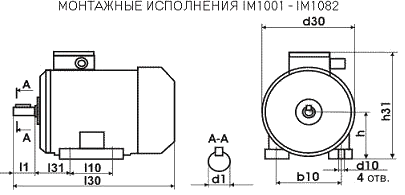

Габаритные и установочные размеры
