Описание

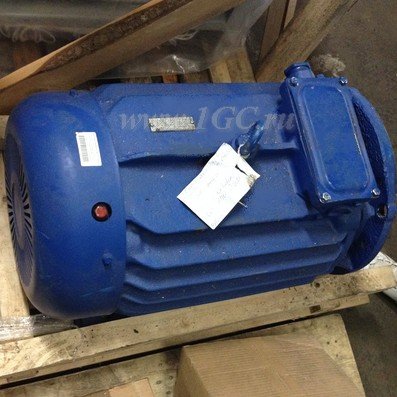

Двигатель МТКН 412-8 питается от сети переменного тока 380 В, 50 Гц и имеет три выведенных конца обмотки статора. Также может быть изготовлен на напряжение 220/380 и 380/660 В с шестью выведенными концами, с последующим соединением фаз в «звезду» или «треугольник».
Структурное обозначение электродвигателя МТКН 412-8У1:
- МТ — обозначение серии;
- Н — класс изоляции;
- 4 — условный габарит серии;
- 1 — порядковый номер серии;
- 2 — условная длина сердечника;
- 8 — число полюсов;
- У1 — вид климатического исполнения по ГОСТ 15150—69.
Электродвигатели МТКН 412-8 выпускаются в монтажном исполнении:
- IM 1003(лапа, один вылет вала, конический вал);
- IM 1004(лапа, два вылета вала, валы конические);

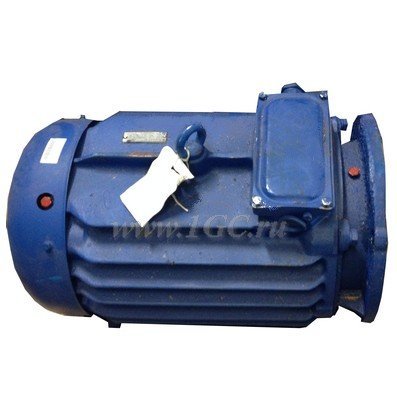

- IM 2003(фланец, один вылет вала, конический вал);
- IM 2004(фланец, два вылета вала, валы конические).
Технические характеристики электродвигателя МТКН 412-8:
- Высота оси вращения ротора – 225 мм.
- Номинальная мощность – 22 кВт
- Скорость вращения ротора – 700 об./мин.
- Климатическое исполнение — У1, УХЛ1, Т1
- Режим работы — повторно-кратковременный S3
- Класс изоляции – Н
- КПД: 83 %
- Коэф. мощности: 0.75
- Температура окружающей среды — -40 …до +40 C°
- Степень защиты — IP54
- Напряжение — 220/380В, 380/660В при стандарте 50Гц
- Материал корпуса — чугун марки СЧ 20
- Масса — 290 кг.
| Тип | Габаритные, установочные и присоединительные размеры | ||||||||||||||
| 1 | L
l30 |
AD
h31 |
AC
d30 |
ВВ
l11 |
АВ
b11 |
L1 | E
l1 |
C
l31 |
B
l10 |
H
h |
A
b10 |
K
d10 |
F
b1 |
D1
d5 |
D
d1 |
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | |
| МТKН412-8 | 775 | 515 | 420 | 480 | 400 | 105 | 140 | 165 | 420 | 225 | 330 | 28 | 16 | М42*3 |
