Пятимашинный агрегат

Описание

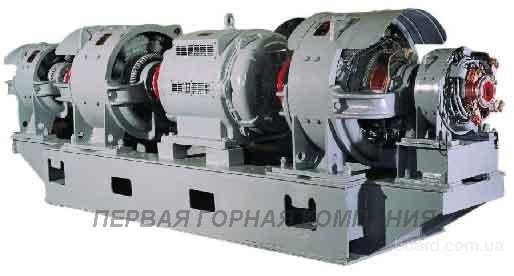

Пятимашинный агрегат включает в себя приводной короткозамкнутый электродвигатель переменного тока ( АЭ4-400L или АЭ-113-4 на более старых модификациях) и генераторы постоянного тока (4ГПЭМ15,55,135,220 либо их старых модификаций 2МП542, ПЭМ400, 2ГПЭ13-14, ПЭМ2000), соединенные эластичными муфтами и смонтированные на сварной фундаментной плите. Пятимашинный агрегат устанавливается в задней части экскаватора ЭКГ и одновременно выполняет функцию противовеса. Для подъема и транспортировки агрегата в фундаментной плите предусмотрены специальные цапфы или транспортные окна. Все генераторы, входящие в состав агрегата, могут быть заменены во время ремонта как целиком так и более мелкими ремонтными частями.

Условия эксплуатации пятимашинных агрегатов

• в районах холодного, умеренного и тропического климата;
• при  температуре окружающего воздуха от плюс 40 до минус 60°С;
• на высоте не более 1000 м над уровнем моря.
• в условиях невзрывоопасной окружающей среды, не содержащей токопроводящей пыли, агрессивных паров и газов.

Состав: 4ГПЭМ15 – 4ГПЭМ135 – АЭ4-400L — 4ГПЭМ220 – 4ГПЭМ55

Параметры 5-ти машинного агрегата:

Примечания: транспортировка возможна только на открытых платформах автомобильного или ж/д транспорта.

Пятимашинный агрегат состоит:

• Приводной электродвигатель АЭ4-400L-4У2  (старая марка АЭ-113) ,
• Генератор «подъема» 4ГПЭМ 220-2/2 (ПЭМ2000),
• Генератор «поворота» 4ГПЭМ 135-2/2 (2ГПЭ13-14),
• Генератор «напора» 4ГПЭМ 55-2/1 (ПЭМ400М),
• Генератор возбудитель 4ГПЭМ 15-2(2МП542).
