Описание
Предусматривается два вида монтажа комадоконтроллеров ККП:
- установка горизонтальная. ККП 1200.
- установка вертикальная. ККП 1100
Структура условного обозначения: ККП-1ХХХ Х2
- ККП — контроллер кулачковый постоянного тока;
- 1- номер серии;
- Х — тип рукоятки (1 — нормальная; 2 — грейферная);
- ХХ — порядковый номер исполнения по схеме;
- Х2 — климатическое исполнение (У, УХЛ,Т) и категория размещения 2 по ГОСТ 15543 и ГОСТ 15150.
Технические характеристики командоконтроллеров ККП-1100
- 12 электрических цепей;
- Степень защиты — IP20;
- Климатическое исполнение — У2, УХЛ2, Т2;
- Охлаждение – естественное;
- Напряжение: до 440В постоянного тока; до 500В переменного тока с частотой до 60 Гц;
- Номинальный ток — 25А;
- Включаемый ток: 50А при переменном напряжении до 500В; 25А при постоянном напряжении до 440В;
- Отключаемый ток: 25А при переменном напряжении до 500В; 2,5/2,0/0,5А при постоянном напряжении 110/220/440В;
- Масса – 9 кг.
Конструкция и принцип действия контроллера серии ККП-1100

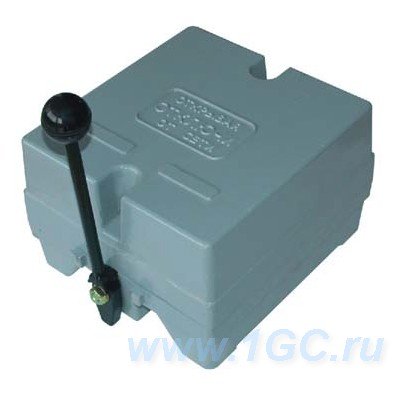

Командоконтроллер ККП состоит из алюминиевого корпуса и крышки, кулачкового барабана и коммутационных элементов. На кулачковом барабане закреплены пластмассовые фасонные шайбы, вращение барабана обеспечивается двумя шариковыми подшипниками.
Коммутационное устройство командоконтроллера представляет собой пластмассовую рейку, на которой закреплены неподвижные контакты, пружины и рычаги с подвижными контактами. На внешней стороне рейки расположены зажимы для внешних присоединений, а ввод кабеля в командоконтроллер осуществляется через специальное отверстие в его основании. Управление кулачковым барабаном осуществляется с помощью рукоятки, насаженной на конец вала.
Серия ККП-1100 включает в себя более 80 модификаций ( как в корпусе, так и без корпуса), различающихся по диаграмме включения контактов. В зависимости от установленных схем замыкания и размыкания контактов, возможна поставка командоконтроллеров ККП следующих серий:
