Описание

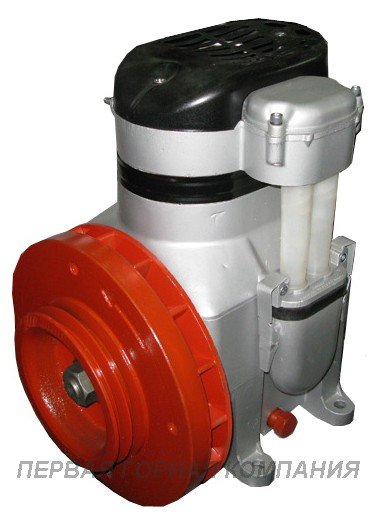

Компрессор У4310А2– одноступенчатый поршневой двухцилиндровый с принудительным воздушным охлаждением. Компрессор может подключаться к ДВС или электродвигателю, независим от пневмосети и снабжен механизмом разгрузки, переводящим компрессор в режим холостого хода при отсутствии расхода воздуха. Изготавливается в исполнениях: 1,2,3.
исполнение I — шкив снаружи, вентилятор внутри, шкив d=200 мм.,направление вращения левое (против часовой стрелки)
исполнение II — шкив внутри, вентилятор снаружи, шкив d= 200 мм., направление вращения левое (против часовой стрелки)
исполнение III — шкив снаружи, вентилятор внутри, шкив d=240 мм., направление вращения правое (по часовой стрелке)-данное исполнение чаще всего используется в шахтных электровозах
Условия эксплуатации:
- при температуре окружающей среды от -40˚ до 40˚С;
- относительной влажности до 80% при температуре 20°;
- высоте не более 1000м над уровнем моря.
Технические характеристики компрессора У-43102А
| производительность, м3/ч | 31 | ||
| давление сжатого воздуха, кгс/см2 | 7 | ||
| номинальная частота вращения коленчатого вала, об/мин | 1300 | ||
| потребляемая мощность на валу, КВт | 4.2 | ||
| габаритные размеры, мм | 440X360X555 | ||
| масса, кг | 67 | ||
| исполнение | 1 | 2 | 3 |
| диаметр шкива | 200 | 200 | 240 |
| профиль канавки шкива | Б | В | Б |
| направление вращения(со стороны шкива-маховика) | против часовой стрелки | против часовой и по часовой стрелке | по часовой стрелке |
