Описание

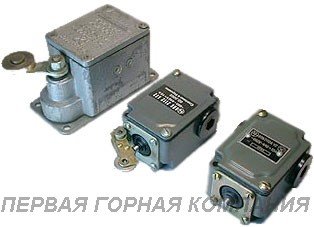

Выключатели ВПК 2000– двухполюсные, самовозвратные, с прямым порядком размыкания цепи, с двойным разрывом цепи.
Структура условного обозначения ВПК2Х1ХБХХ:
- ВПК -выключатель путевой, контактный;
- 2— номер серии;
- Х-условное обозначение способа крепления, ввода проводников и степени защиты: 0 -базовое крепление, степень защиты IР00; 1 -базовое крепление, резьбовой неуплотненный или притычной неуплотненный ввод, степень защиты IР67 (IР54); 2 -фронтальное крепление для встраивания в нишу, степень защиты IР00;
- 1— выключатель двухполюсный с контактами 1з+1р;
- Х— вид привода: 0 -толкатель; 1 -толкатель с роликом; 2 -рычаг с роликом на 1, 2 или 3 ступени с рабочим ходом влево или вправо; 3 -селективный;
- Б— исполнение с биметаллическими контактами;
- ХХ— климатическое исполнение и категория размещения.
Условия эксплуатации выключателей ВПК 2000
- на высоте не более 2000 м над уровнем моря;
- при температуре окружающего воздуха –до минус 40˚С;
- при относительной влажности воздуха 80% при 20˚С для исполнения УХЛ и У, 90% при 20С для исполнений О и Т.
- группа коррозионных условий эксплуатации:С3 –для исполнения У и УХЛ и Ж1– для исполнения О и Т;
- в условиях невзрывоопасной окружающей среды, не содержащей токопроводящей пыли или агрессивных и химически активных паров и газов, разрушающих металлы и изоляцию;
- группа условий эксплуатации по воздействию механических факторов –М9 в соответствии с ГОСТ 17516.1-90.
- произвольная установка выключателей в пространстве;
- контактные зажимы выключателей рассчитаны на воздействие крутящего момента 0,12 gаН;
- допустимое превышение температуры токоведущих частей выключателя над температурой окружающего воздуха: 50˚С –для климатического исполнения У и УХЛ и 45˚С –для климатического исполнения Т и О.
Технические характеристики
| ВПК-2010Б | ВПК-2110Б | ВПК-2111Б | ВПК-2112Б | ||
| Номинальное напряжение | переменное | 600В | |||
| постоянное | 440В | ||||
| Номинальный ток | Переменный и постоянный | 10A | |||
| Частота включений в час | циклов ВО не более | 6000 | |||
| Рабочий ход | мм/град | 5,3 | |||
| Полный ход | мм | 8,5 | 8,5 | 8,5 | 10,5 |
| Контакты | замыкающий | 1 | |||
| размыкающий | 1 | ||||
| Усилие срабатывания | Н | 13 | 15 | 15 | 15 |
| Износостойкость | мех/эл | ||||
| Масса | кг | 0,045 | 0,41 | 0,44 | 0,44 |
| Скорость управляющего упора | 0,01…0,5 м/с | ||||
| Ввод | резьбовой неуплотненный | ||||
| Виды климатических исполнений | У2 и УХЛ4 | ||||
| Группа условий эксплуатации | М9 | ||||
| Степень защиты | 1Р00 | 1Р54 | 1Р54 | 1Р54 |
Габаритные и установочные размеры.
Устройство и принцип работы выключателя ВПК-2000
При нажатии на приводной элемент происходит перемещение траверсы, несущей подвижные контакты мостикового типа. В результате происходит переключение контактов. При снятии усилия с приводного элемента, возвратная пружина возвращает систему в исходное положение.
Выключатели ВПК 2000 изготовляются с резьбовыми или притычными неуплотненными выводами.
