Описание

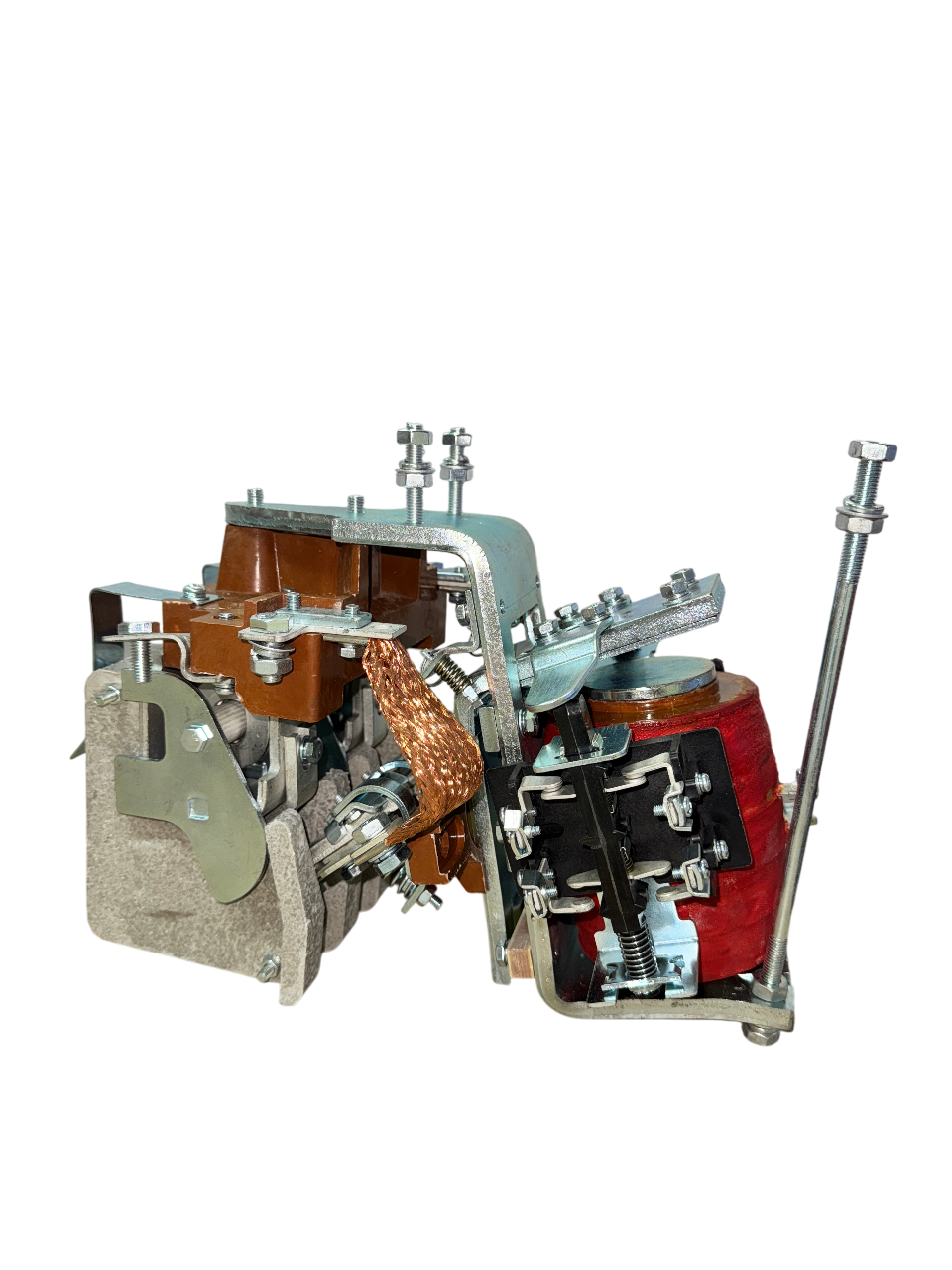

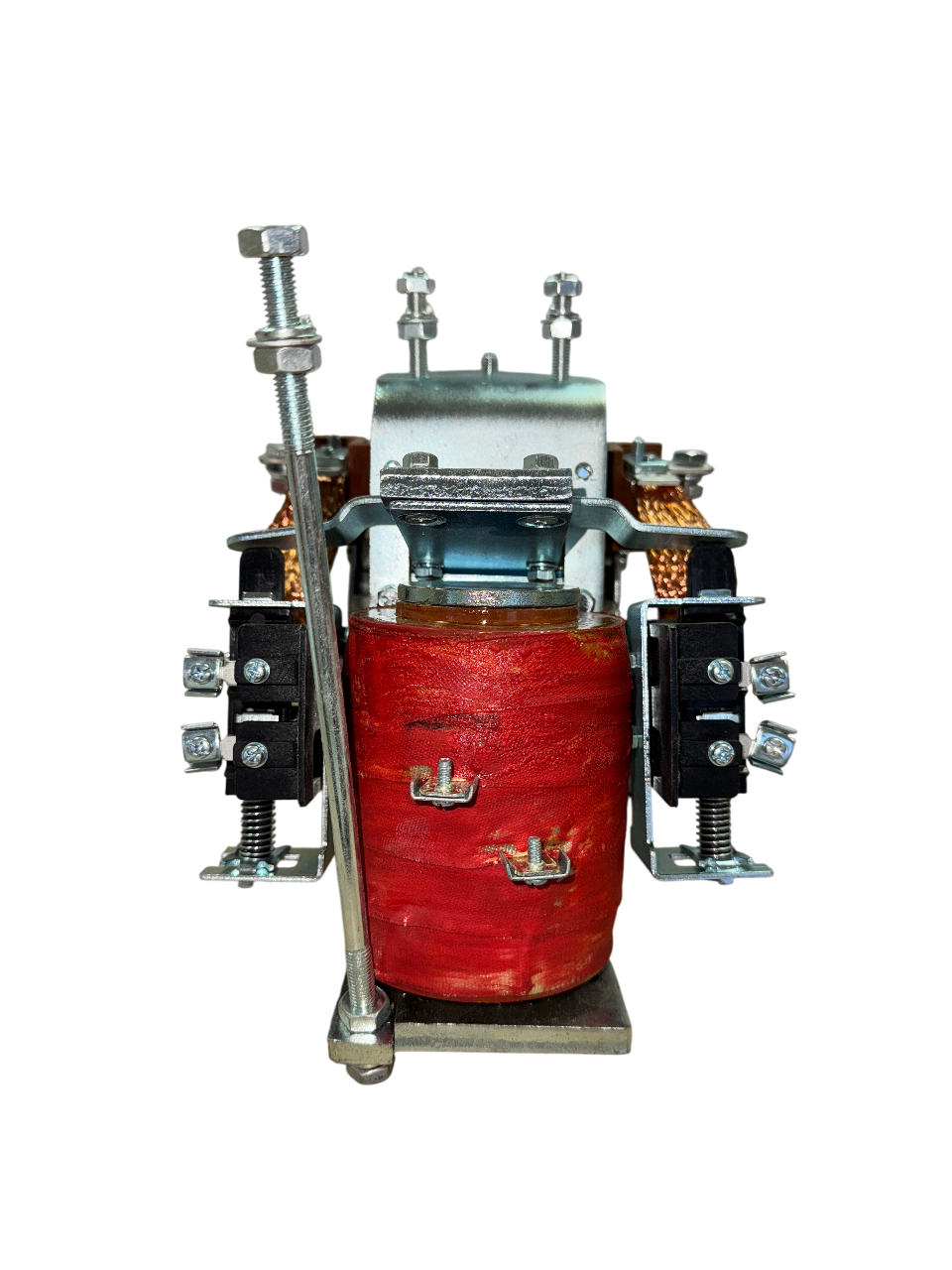

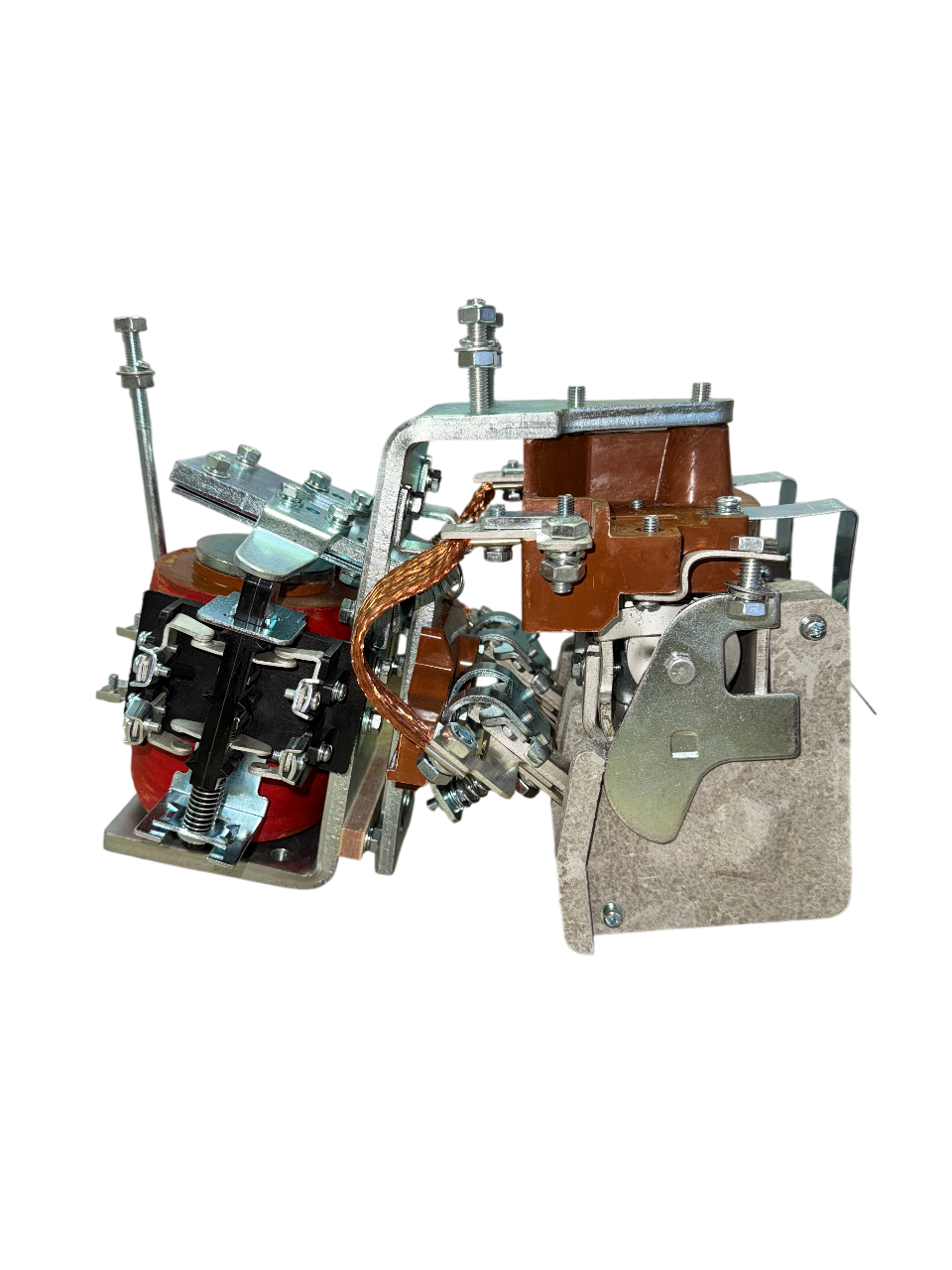

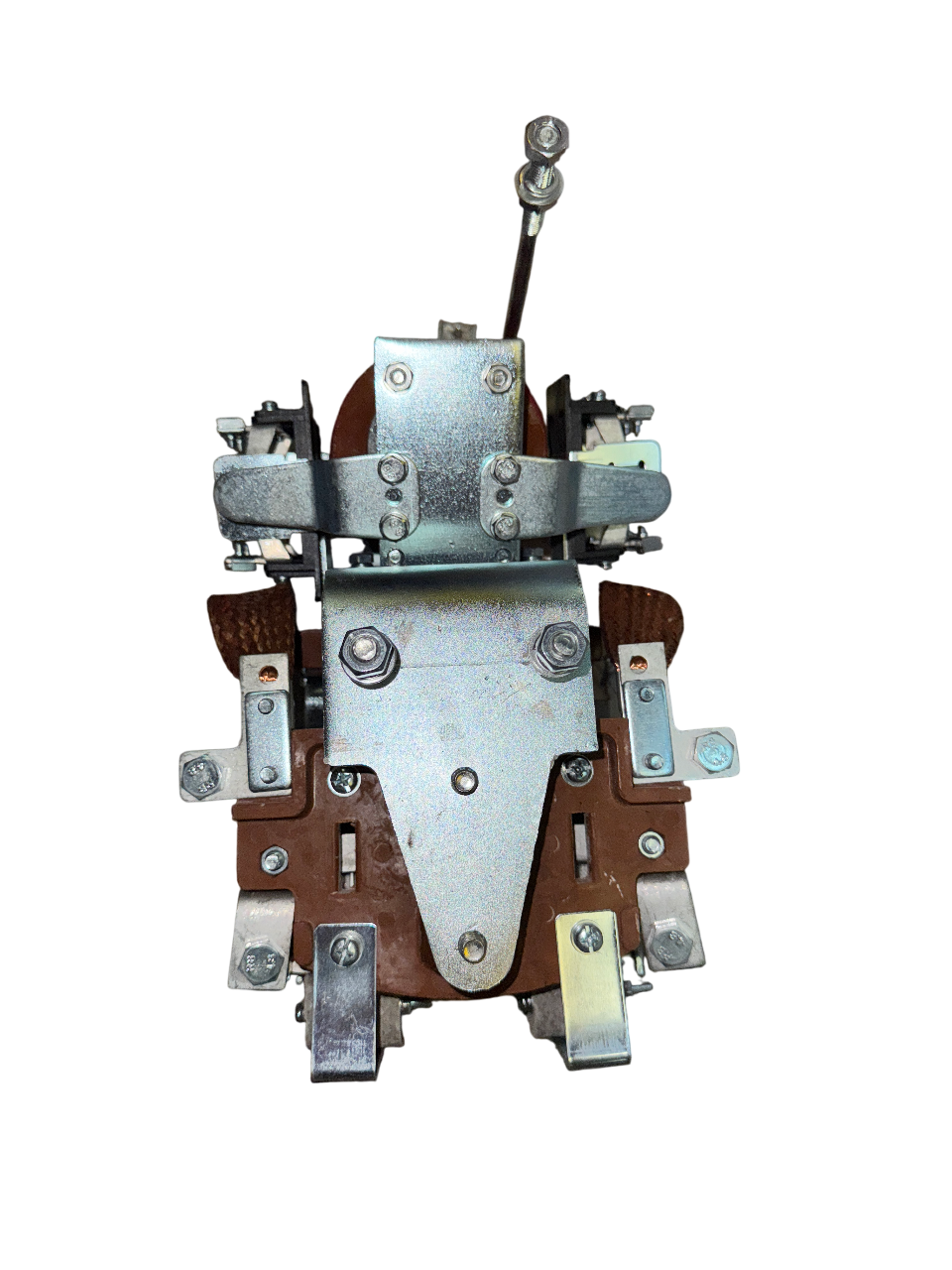

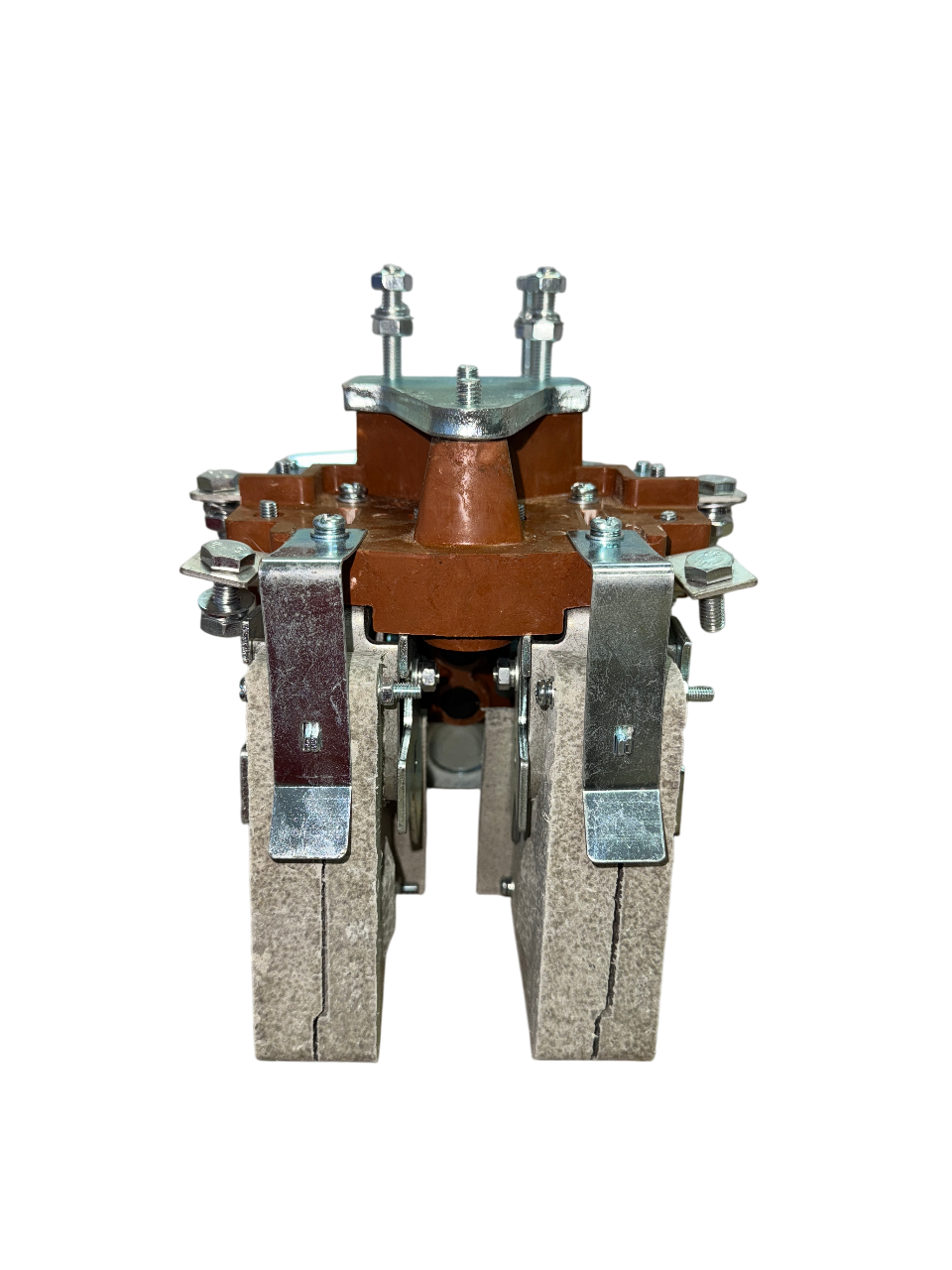

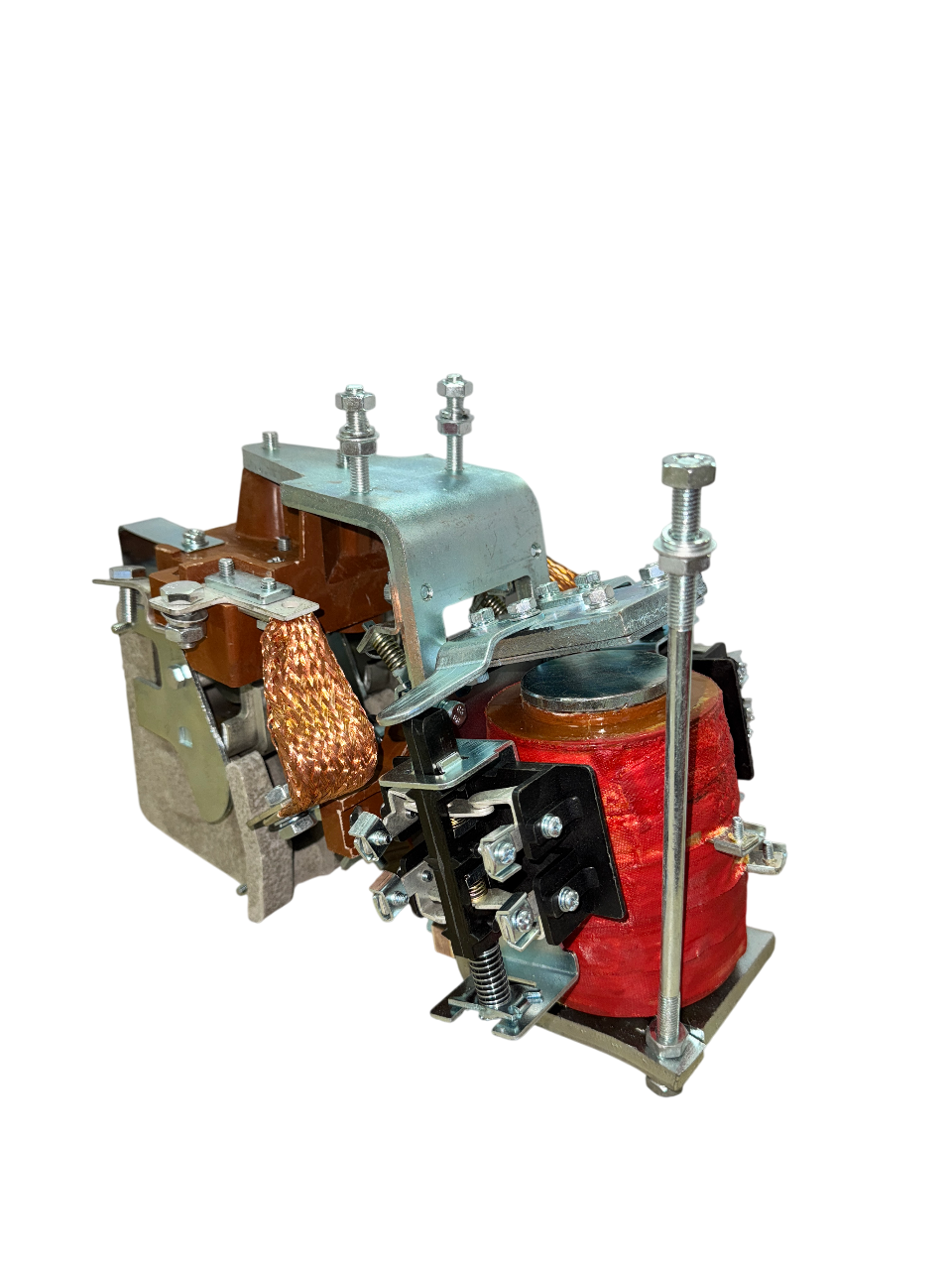

Контакторы серии КТПВ имеют моноблочную структуру и выполнены на Z-образной скобе-основе. Контакторы снабжены магнитной системой клапанного типа, с вращением якоря на призмах.
На одном конце Z-образной скобы укреплен сердечник с катушкой, на противоположном – пластмассовое основание. Двухполюсные контакторы имеют на пластмассовом основании два полюса.
Для гашения дуги контакторы КТПВ-623 имеют дугогасительную камеру с широкой щелью, которая легко снимается без демонтирования каких-либо других деталей.
Подвижные контакты, выполненные, как правило, из кадмиевой меди, крепятся к якорю через изоляционную колодку. Контакты контактора, предназначенного для продолжительного режима работы, имеют напайки из серебра.
Втягивающая катушка контактора имеет сопротивление, которое снижает перенапряжение при ее отключении, тем самым, продлевая срок службы катушки.
Блок вспомогательных контактов выполнен в виде единого узла, который собирается и регулируется до его установки на контактор.
Все детали блока вспомогательных контактов (неподвижные контакты, траверсы с подвижными мостиками, отжимная пружина и скобы) смонтированы на пластмассовом основании. Воздействие на траверсу вспомогательных контактов передается через специальную нажимную пластину, которая крепится к якорю контактора. Контактная часть вспомогательных контактов имеет напайки из серебра. Контакторы серии КТПВ-623 изготовляются без плит.
Технические характеристики контактора КТПВ-623
| Тип контактора | КТПВ-623 |
| Параметры катушки | |
| — род тока | переменный |
| — номинальное напряжение, В, частота 50 Гц |
110, 220 |
| — мощность катушки, Вт |
40 |
| — собственное время втягивания, с |
0,16 |
| — собственное время отпадания, с |
0,12 |
| Параметры главной цепи | |
| — количество контактов |
2 |
| — вид контактов |
замыкающий |
| — род тока |
постоянный |
| — номинальный ток, А |
250 |
| — номинальное напряжение, В |
220 |
| Параметры дополнительной цепи | |
| — кол-во замыкающих контактов |
2 |
| — кол-во размыкающих контактов |
2 |
| Механическая износостойкость, млн.циклов |
10 |
| Комутационная износостойкость, тыс.циклов |
1000 |
| Максимальная допустимая частота включений в час: |
1200 |
| Присоединение внешних проводников: |
переднее и заднее |
| Климатическое исполнение: |
У3, ХЛ3, Т3 |
| Масса, кг, не больше |
8,6 |
Поставляются на деревянной станине в индивидуальной упаковке.
