Описание

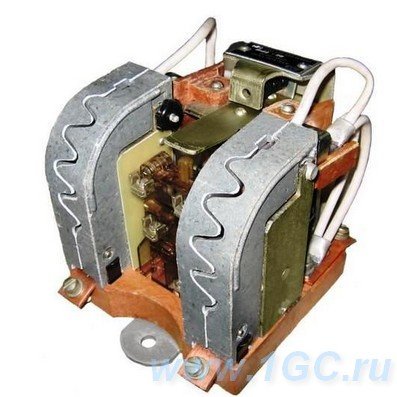

КонтакторыКПД-121 обеспечивают коммутацию цепей:
- постоянного тока напряжением 220В;
- переменного тока с частотой 50÷60 Гц и напряжением до 440В.
Контакторы КПД-121–двухпозиционные, двухполюсные электромагнитные приборы открытого типа, рассчитанные на частые дистанционные включения и отключения электрических машин. Контакторы КПД-121 предназначены для работы в следующих режимах:
- прерывисто-продолжительном. (Ток при данном режиме принимается за номинальный);
- продолжительном;
- повторно-кратковременном.
Управление контактором КПД-121 осуществляется питающими катушками, рассчитанными исключительно на постоянный ток напряжением 220В. При этом величина оперативного тока значительно меньше значения рабочего тока коммутируемой цепи.
Контактор КПД-121включает в себя:
- систему подвижных и неподвижных контактов;
- включающую катушку постоянного тока;
- систему вспомогательных контактов;
- искрогасительную систему, состоящую из пластиковых камер принудительного гашения дуги.
Технические характеристики контактора КПД-121
- 2 замыкающих контакта
- напряжение 110В, 220В
- номинальный ток 63А, 80А
- допустимо 1200 оборотов в час
- потребляемая мощность не более 0,30Вт
КонтакторыКПД-121имеют климатическое исполнение УХЛ и предназначены для работы в регионах с умеренным и холодным климатом (категории 2 по ГОСТ 15150-69).
