Описание

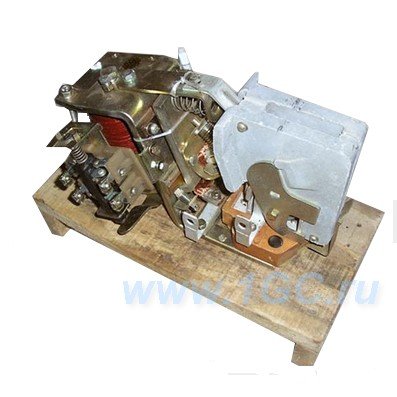

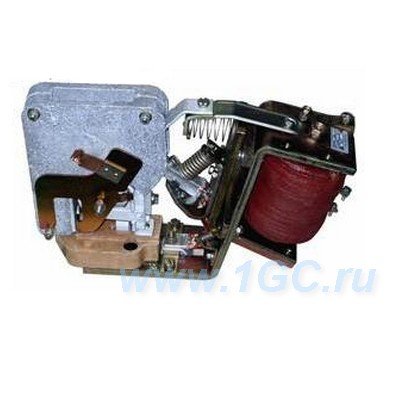

Контактор КПВ-604 является полностью законченным устройством и не требует регулировки. Однако, при использовании контактора КПВ-604 в комплектных устройствах, смонтированных на временных транспортировочных (неизолированных) плитах, необходимо сохранить данные регулирования, не изменяя положения гайки, на которую опирается опорная стойка.
Структура маркировки контактора КПВ-604У3:
- КПВ — контактор постоянного тока с управлением постоянным током;
- 6 — условный номер серии;
- 0 — с универсальным присоединением проводов на рейке;
- 4 — номинальный ток – 250 ампер;
- У — для районов умеренного климата;
- 3 — категория размещения.
Гарантийный срок эксплуатации контактора– 2 года с начала ввода в эксплуатацию, но не более трех лет со дня продажи.
Технические характеристики контактора КПВ-604
| Тип контактора | КПВ-604 |
| Параметры катушки | |
| — род тока | постоянный |
| — номинальное напряжение, В, частота 50 Гц | 110, 220 |
| — мощность катушки, Вт | 40 |
| — собственное время втягивания, с | 0,16 |
| — собственное время отпадания, с | 0,12 |
| Параметры главной цепи | |
| — количество контактов | 1 |
| — вид контактов | замыкающий |
| — род тока | постоянный |
| — номинальный ток, А | 250 |
| — номинальное напряжение, В | 220 |
| Параметры дополнительной цепи | |
| — кол-во замыкающих контактов | 1 |
| — кол-во размыкающих контактов | 1 |
| Механическая износостойкость, млн.циклов | 10 |
| Комутационная износостойкость, тыс.циклов | 1000 |
| Максимальная допустимая частота включений в час: | 1200 |
| Присоединение внешних проводников: | переднее и заднее |
| Климатическое исполнение: | У3, ХЛ3, Т3 |
| Масса, кг, не больше | 8,6 |
