Описание
Контакторы КТК-1-20 обеспечивают коммутацию цепей:
- постоянного тока напряжением 220В;
- переменного тока с частотой 50÷60 Гц и напряжением до 440В.
Контакторы КТК-1-20 –двухпозиционные, двухполюсные электромагнитные приборы открытого типа, рассчитанные на частые дистанционные включения и отключения электрических машин. Контакторы КТК-1-20 предназначены для работы в следующих режимах:
- прерывисто-продолжительном.(ток при данном режиме принимается за номинальный);
- продолжительном;
- повторно-кратковременном.
Управление контактором КТК-1-20 осуществляется питающими катушками, рассчитанными исключительно на постоянный ток напряжением 220В. При этом величина оперативного тока значительно меньше значения рабочего тока коммутируемой цепи.

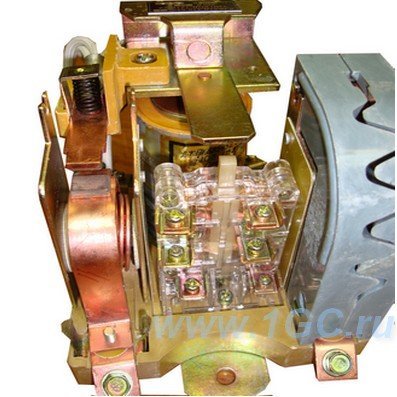

Контактор КТК 1-20 включает в себя:
- систему подвижных и неподвижных контактов;
- включающую катушку постоянного тока;
- систему вспомогательных контактов;

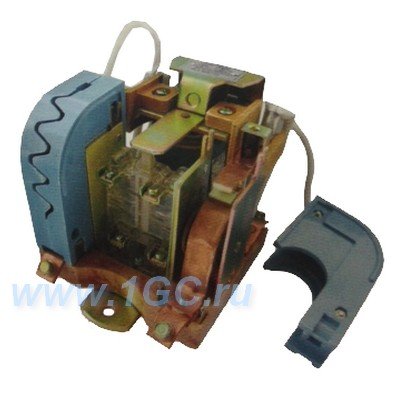

- искрогасительную систему, состоящую из пластиковых камер принудительного гашения дуги.
Технические характеристики контактора КТК1-20
- Потребляемая мощность Вт, не более: 0,30
- Коэф мощности глав. цепи: 0,35
- Постоянная времени главной цепи, мс: 7,5
- Механическая износостойкость млн.циклов «ВО», не менее: 16
- Допустимое число циклов «ВО» в час: 1200
- Номинальный ток, А: 80,25 10,5
- Номинальное напряжение, В: — 220 до 440
Контакторы КТК-1-20 имеют климатическое исполнение УХЛ и предназначены для работы в регионах с умеренным и холодным климатом.
