Описание
Щеткодержатель используется в тяговом двигателе ДК-812 шахтного электровоза, трамвая КТМ производства УКВЗ.

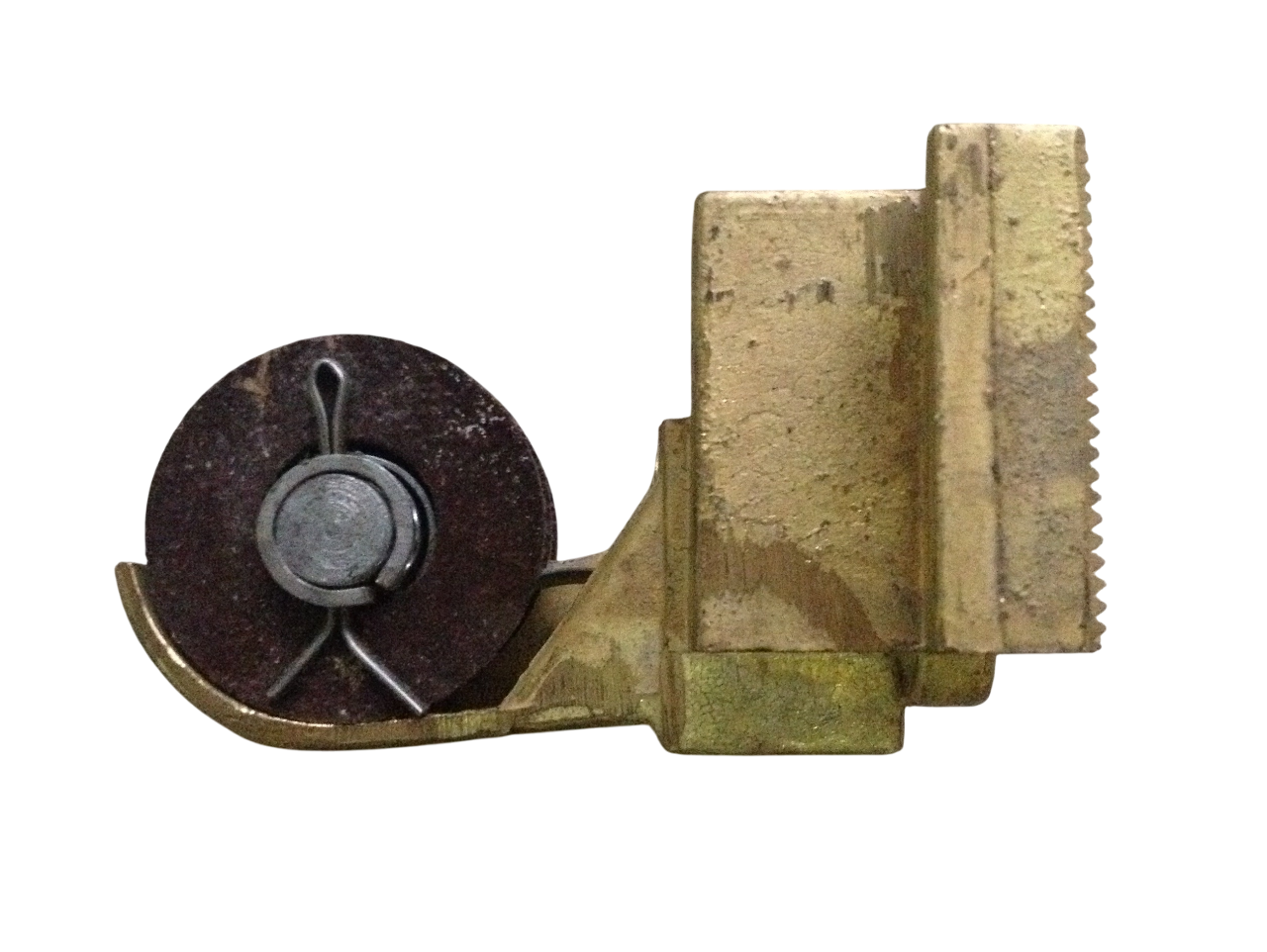

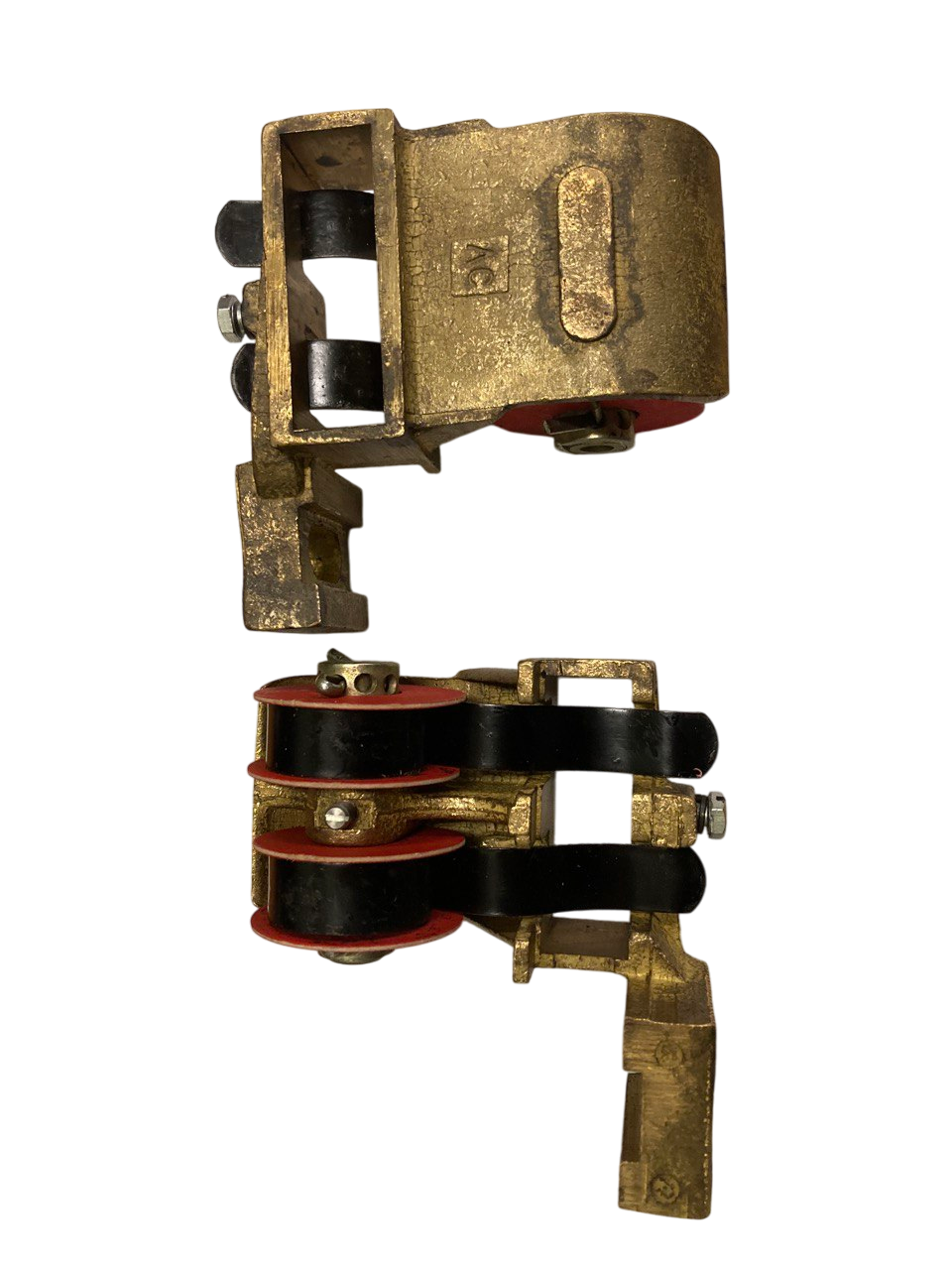

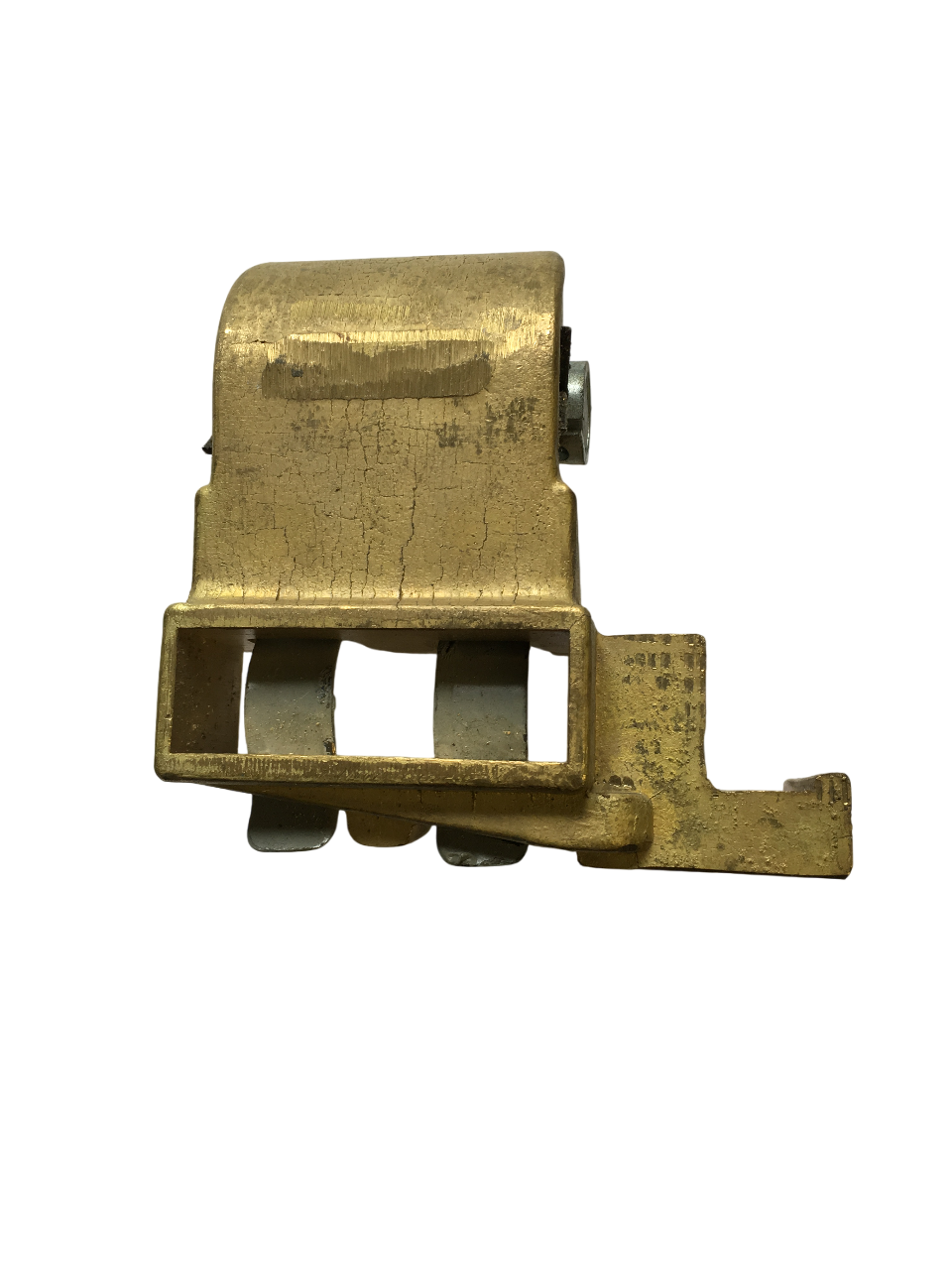

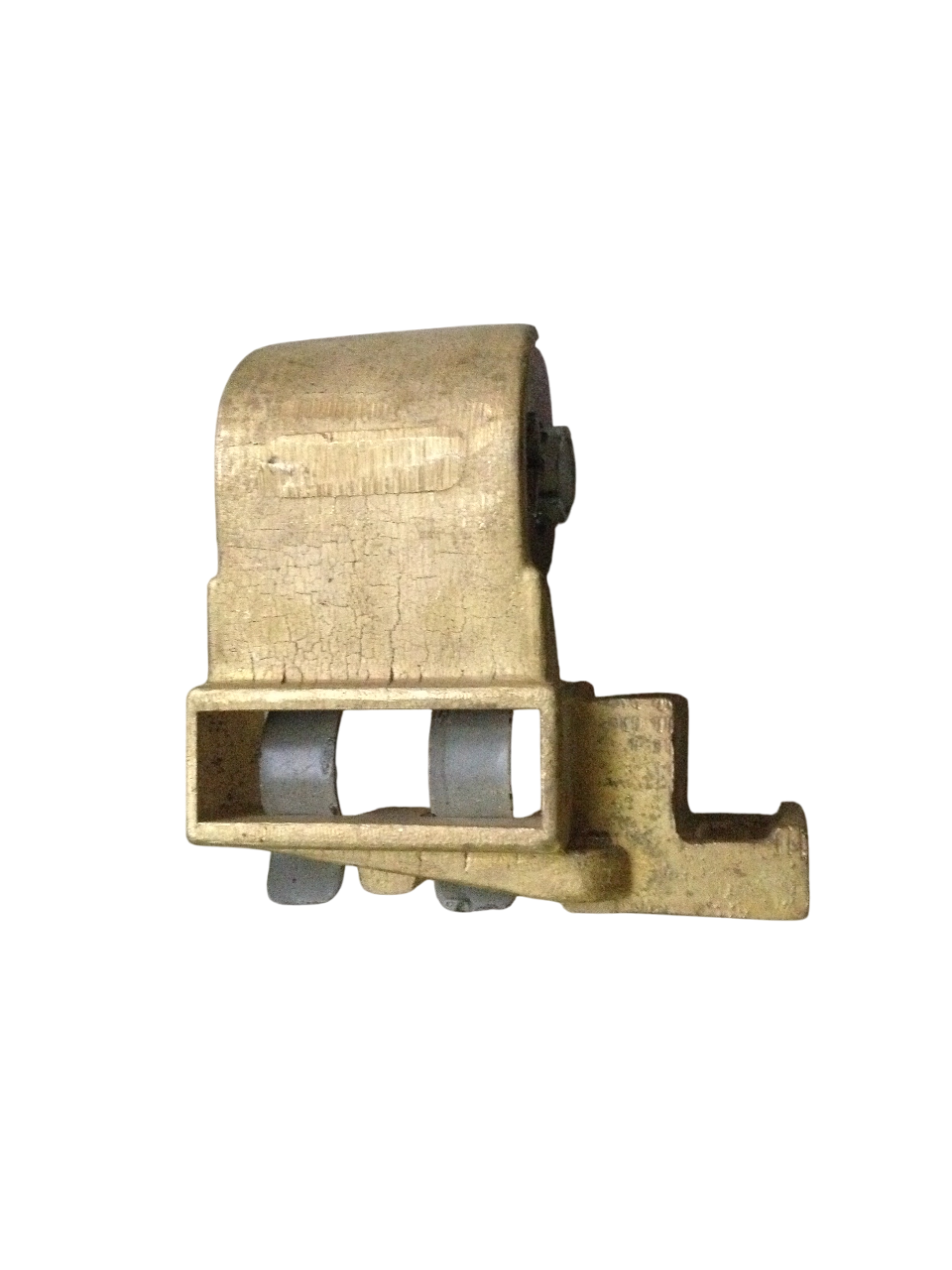

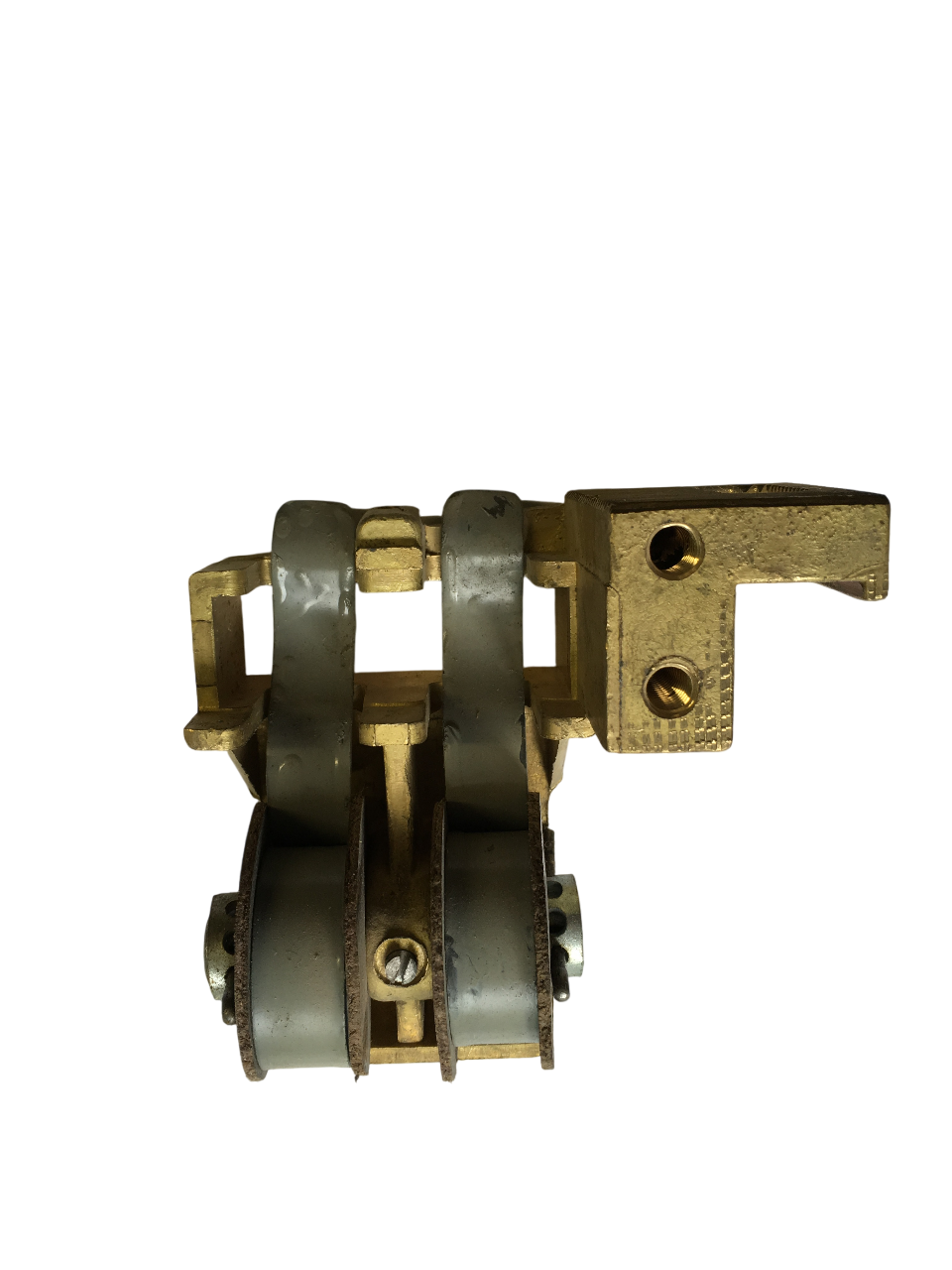

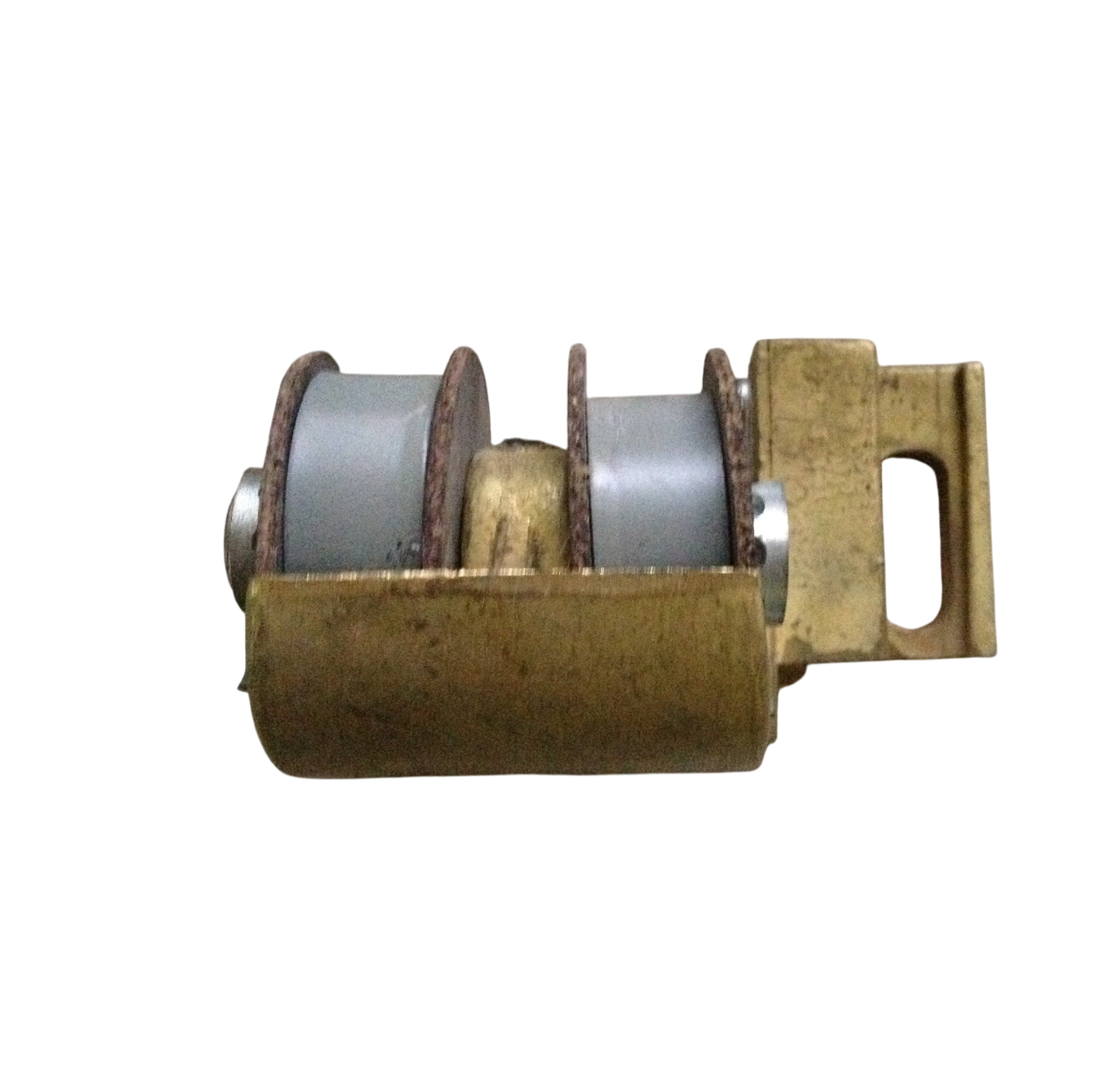

Щеткодержатель состоит из бронзового корпуса 1, в котором имеется паз для установки двух щеток марки ЭГ-2А ГОСТ 2332—63 размерами 20X32X50 мм. Щетки прижимаются к коллектору двигателя специальным нажимным устройством, состоящим из нажимного пальца 3, спиральной пружины 5 из ленточной стали, валика 6 и барабана 7. Силу нажатия пальца :на щетку регулируют закручиванием пружины, положение которой фиксируется шплинтом. Для исключения нагрева деталей нажимного устройства нажимной палец соединен с корпусом щеткодержателя гибким медным шунтом 4. Отверстие в корпусе щеткодержателя, через которое крепят щеткодержатель к кронштейну, имеет эллипсообразную форму, что дает возможность, по мере износа коллектора сохранить требуемое расстояние (3±1 мм) между корпусом и коллектором.
Габариты щеткодержателя:
Длина, мм – не более 180
Ширина, мм – не более 165
1 – кронштейн (5ТД 120.097) – 1 шт. – 0,66 кг
2 — гайка М12.5.099 ГОСТ 5915-70 (8ТД.940.0050) – 1 шт. – 0,0154 кг
3 — шайба 12.65Г.029 ГОСТ 6402-70 (8ТД.953.046) – 1 шт. – 0,0034 кг
4 – накладка (8ТД135.129) – 1 шт. – 0,033 кг
5 — болт М8^ х 20.58.099 ГОСТ 7796-70 (8ТД.920.090) – 2 шт. – 0,0121 кг
6 — шайба 8.65Г.029 ГОСТ 6402-70 (8ТД.953.046) – 2 шт. – 0,0034 кг
8 – винт (8ТД.906.074-02) – 1 шт. – 0,0055 кг
9 — шайба М6.65Г.029 ГОСТ 6402-70 (8ТД.953.043) – 1 шт. – 0,0005 кг
10 — шплинт 4 х 32 ГОСТ 397-79 (8ТД.994.025) – 2 шт. – 0,0033 кг
11 – втулка (8ТД.211.292-01) – 2 шт. – 0,008 кг
12 – шайба (8ТД.710.534-01) – 4 шт. – 0,001 кг
13 – шайба стопорная (8ТД.951.084-1) – 2 шт. – 0,117 кг
14 – корпус щеткодержателя (8ТД.006.026)
15 – ось (8ТД.205.504) – 0,084 кг
16 — винт Мб.бд х 12.58.099 ГОСТ 1478-75 (8ТД.907.000) – 0,0018 кг
17 — щетка ЭГ-84.ФЭ 3.596.1174.ТУ 16-538.218-74 (5ТД.5.78.054) – 2 шт. – 0,05 кг
