Описание

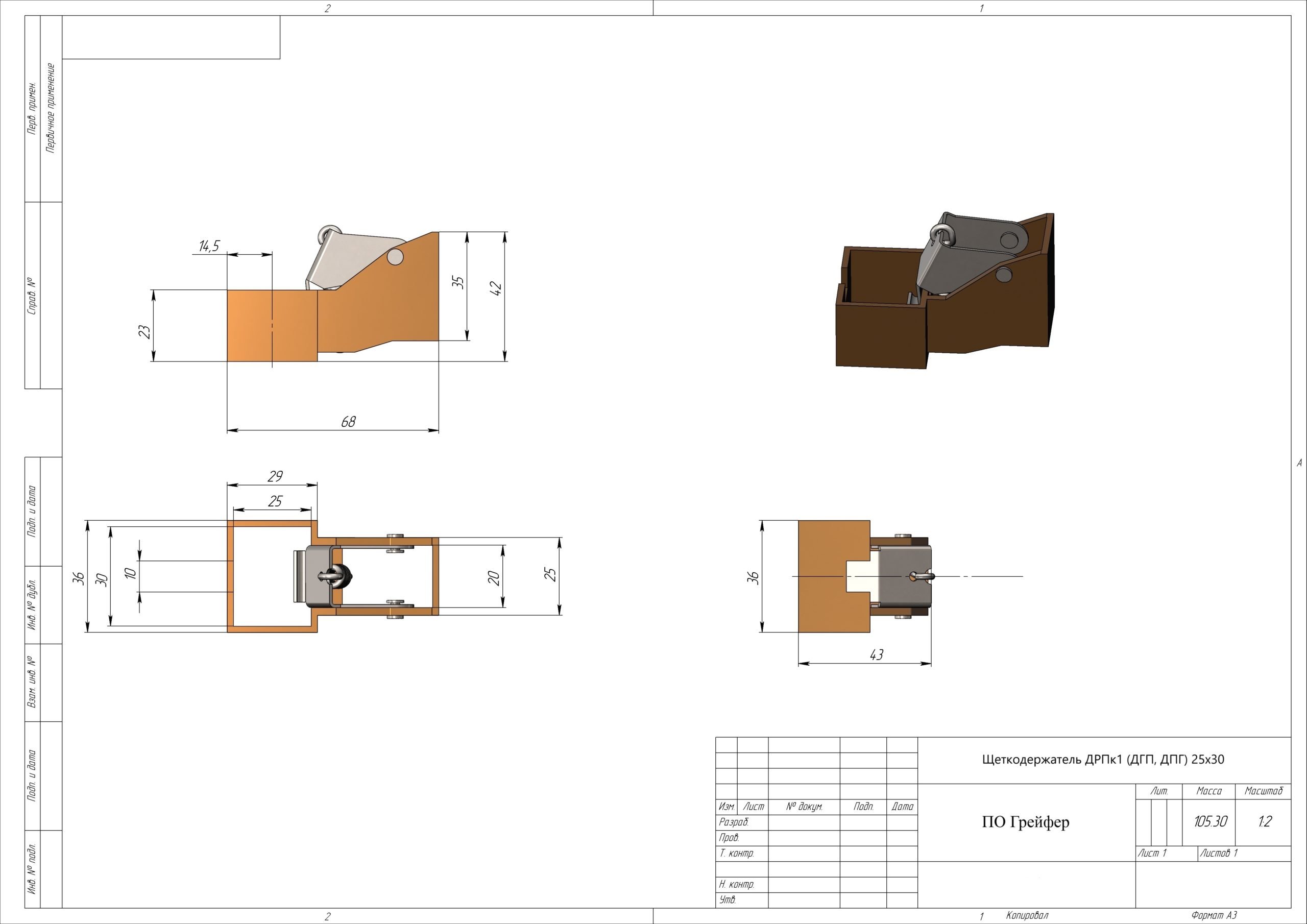

Щеткодержатель ДРПк1 (ДГП) 25×30 – однощеточный радиальный, с цилиндрической нерегулируемой нажимной пружиной растяжения. Давление пружины щеткодержателя ДРПк1(ДГП) на щетку регулируемое, передается на щетку через рычаг.
Крепление щеткодержателя осуществляется на круглый палец со стороны обоймы в Генераторах серии 4ГПЭМ. Данные щеткодержатели крепятся к металлической траверсе (бракету).
На Генераторе поворота-хода 4ГПЭМ135 устанавливается 8 подобных щеткодержателей, а на генераторе подъема 4ГПЭМ220 устанавливается 16 щеткодержателей на одну электрическую машину.
Щеткодержатель ДРПк1 (ДГП) 25×30 чаще всего используется в генераторах серии 4ГПЭМ в более старых машинах Советского времени (ПЭМ-2000, 2ГПЭ13/14).
Щеткодержатель ДРПк1 (ДГП) 25×30 состоит из:
- обоймы, в которой непосредственно размещается щетка, толщина обоймы 1,5-2 мм.;
- элемента крепления, предназначенного для крепления щеткодержателя к электродвигателю либо генератору;
- нажимной пружины, обеспечивающей необходимое давление на щетку;
- рычага, передающего давление пружины на щетку (напрямую или через амортизатор);
- стойки, ответственной за центральное нажатие на щетку;
- амортизатора, гасящего вибрации щетки;
- нажимной головки, обеспечивающей непосредственное нажатие на щетку.
Щеткодержатели обеспечивают надежное крепление щеток электрических машин и необходимое прижимное усилие щетки к поверхности коллектора и изготавливаются из латуни марки ЛС-59. Надежность работы и долговечность эксплуатации скользящего контакта электрического оборудования во многом определяется правильным выбором конструкции щеткодержателей.
