Описание

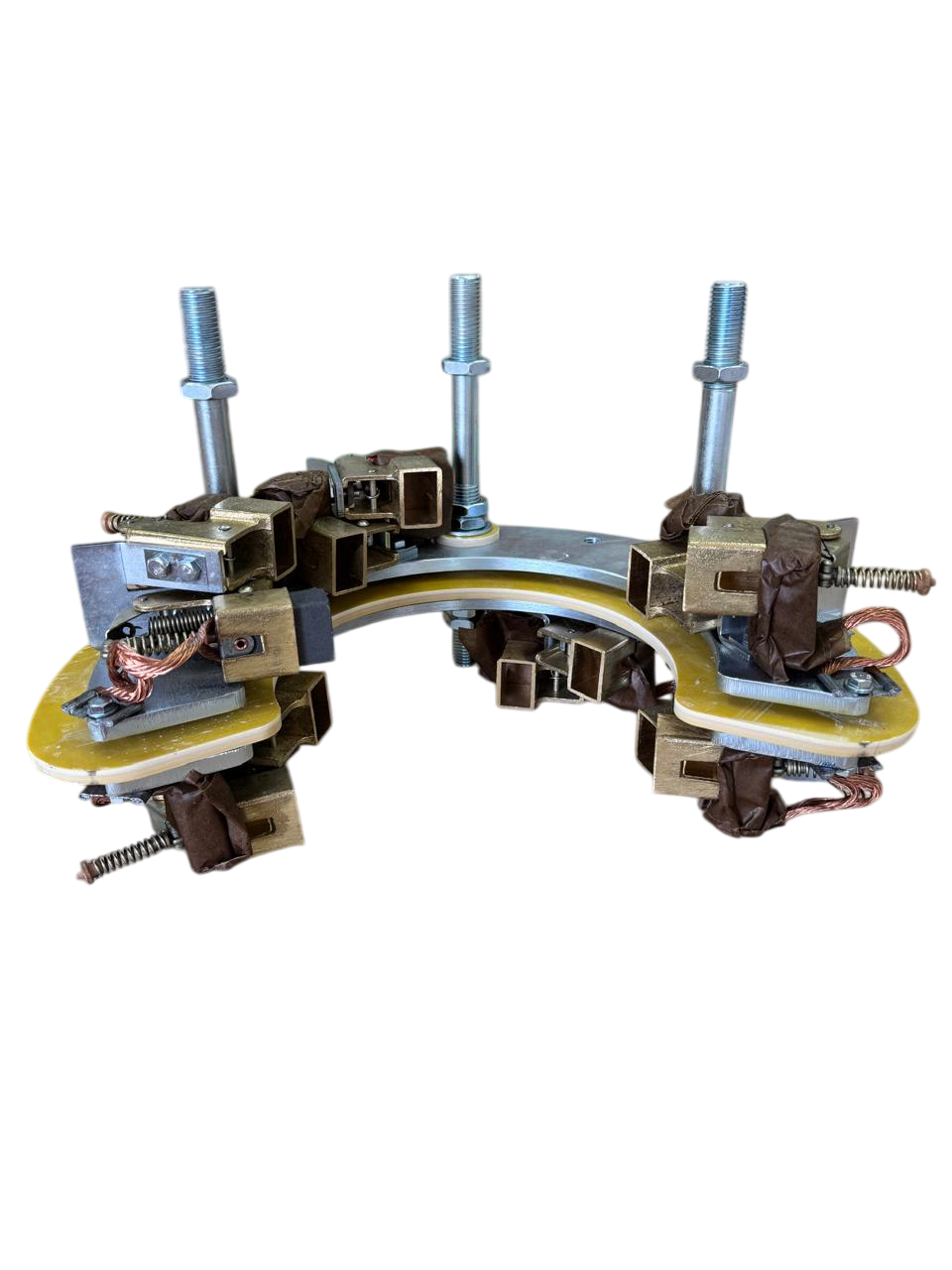

Щеточная траверса модели 5ВЖ.125.200 СБ используется в двигателях СТД мощностью от 630 до 2000 кВт. Она является частью щеточно-контактного узла.

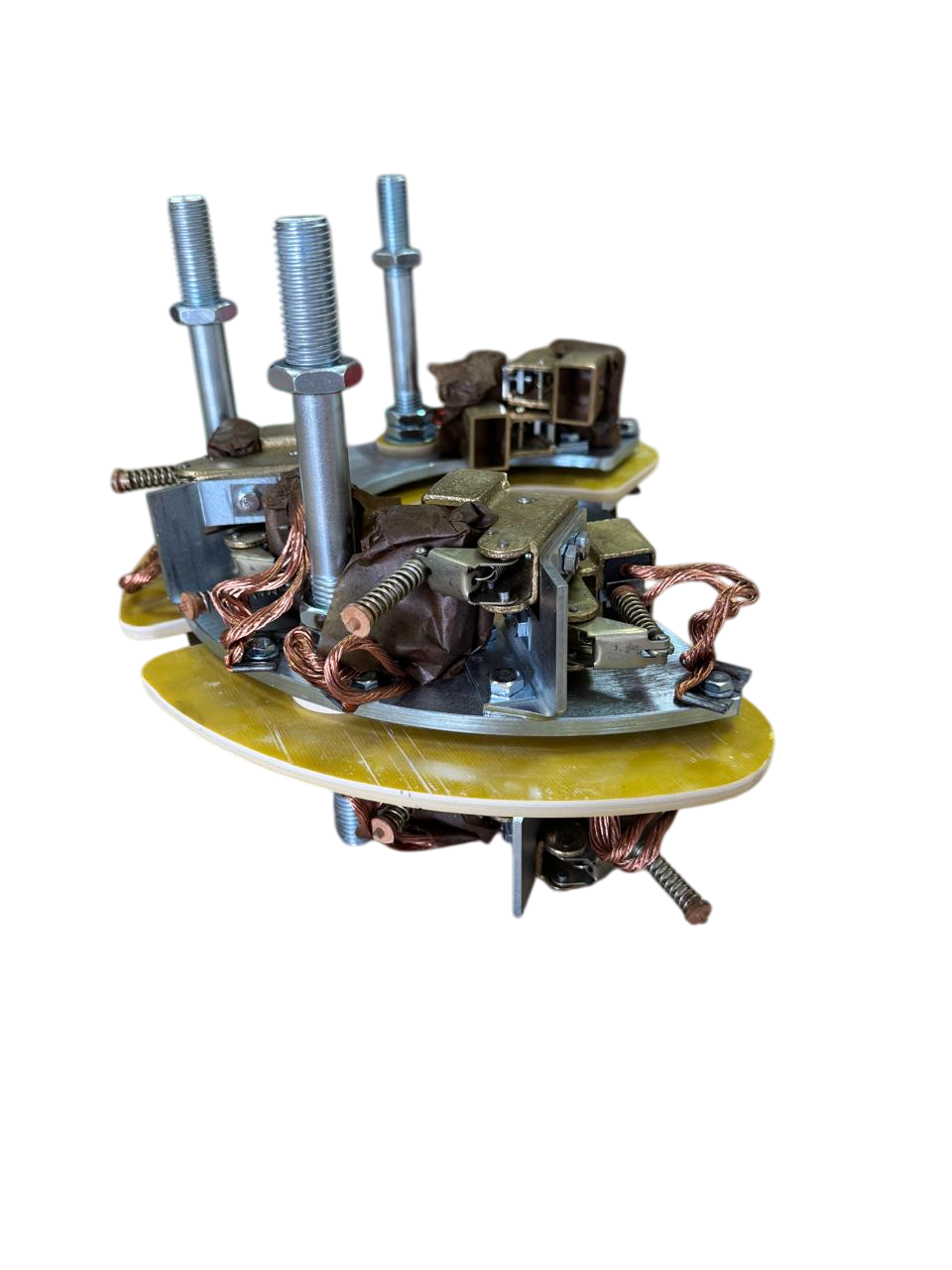

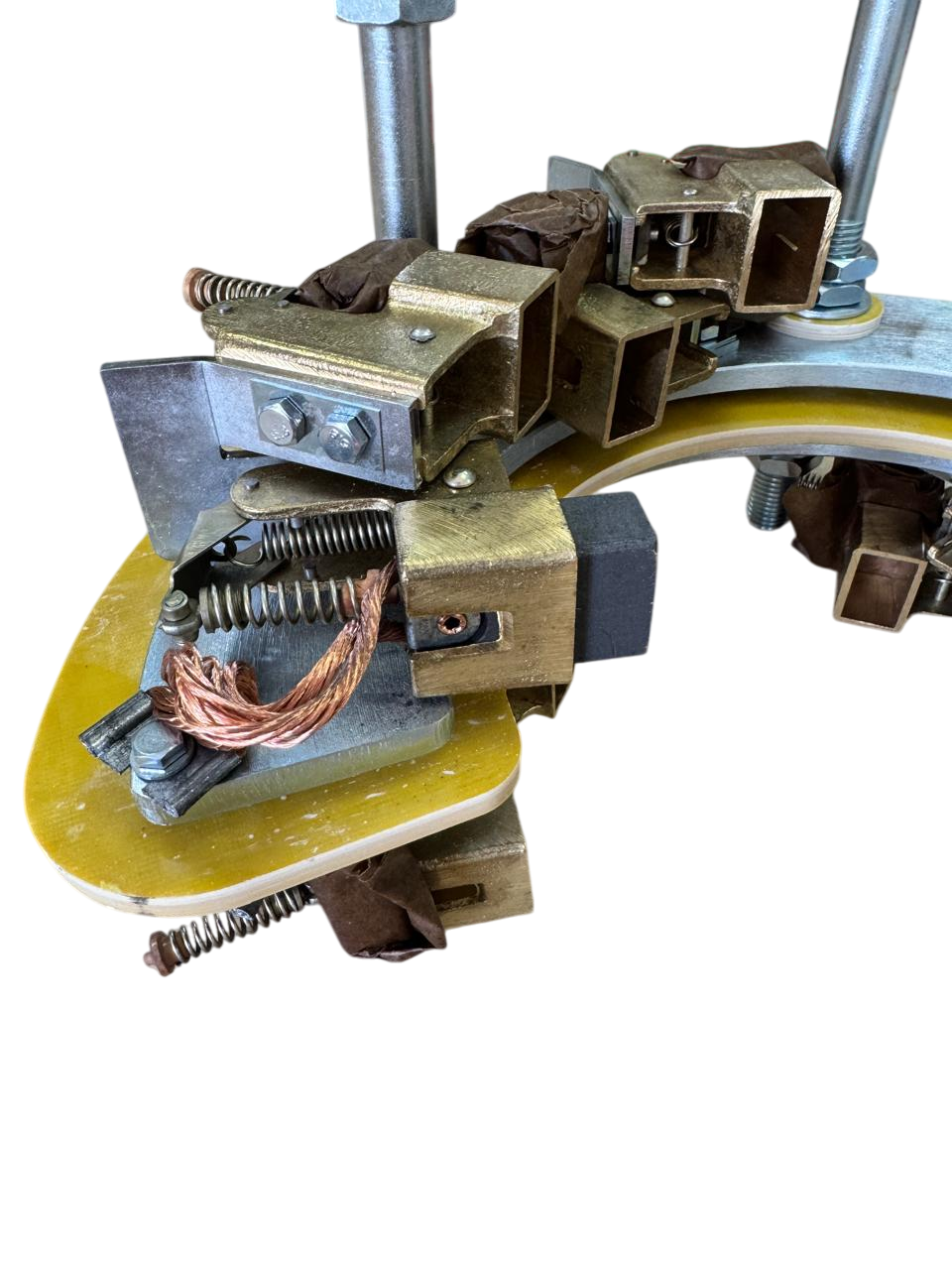

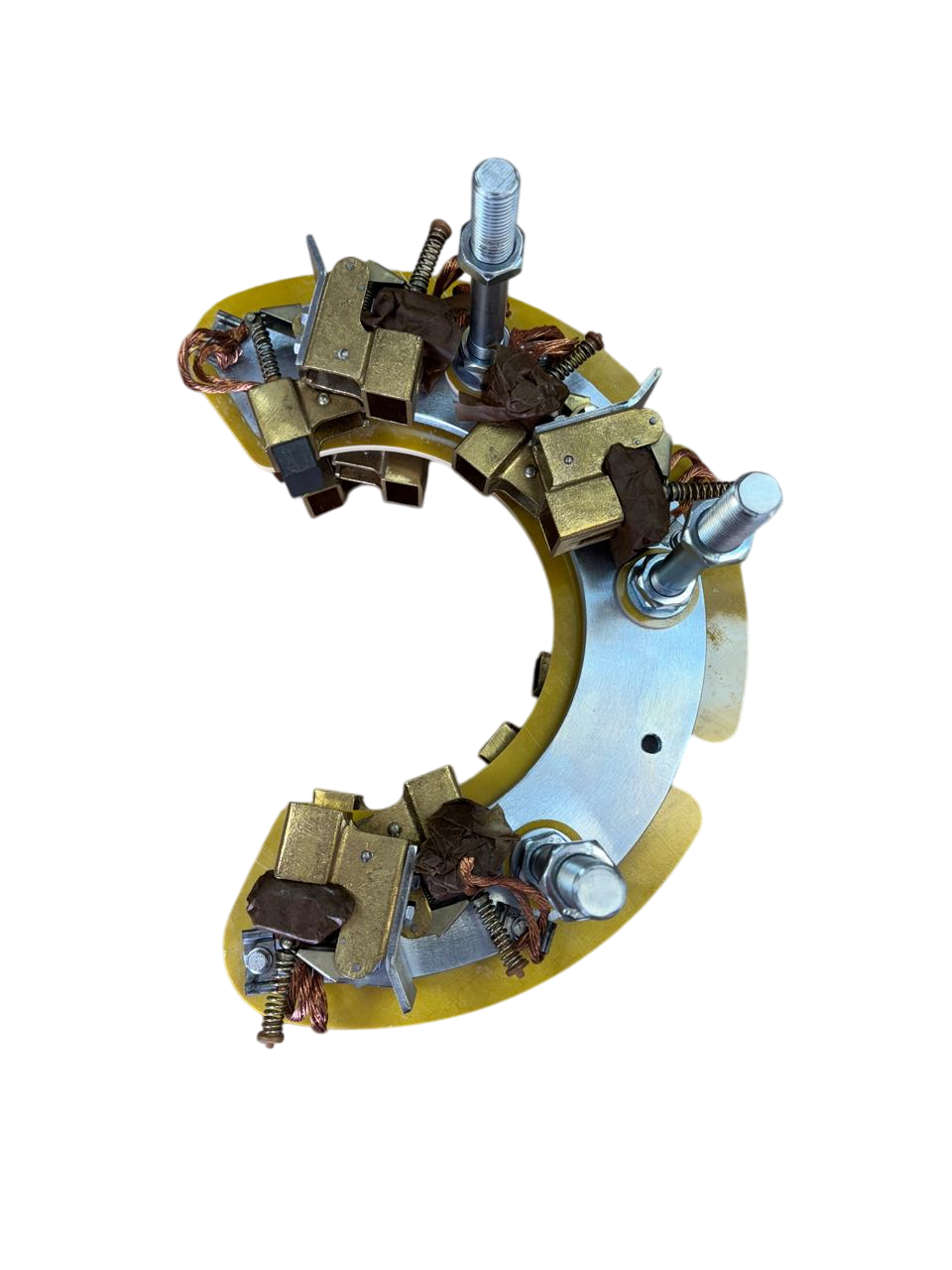

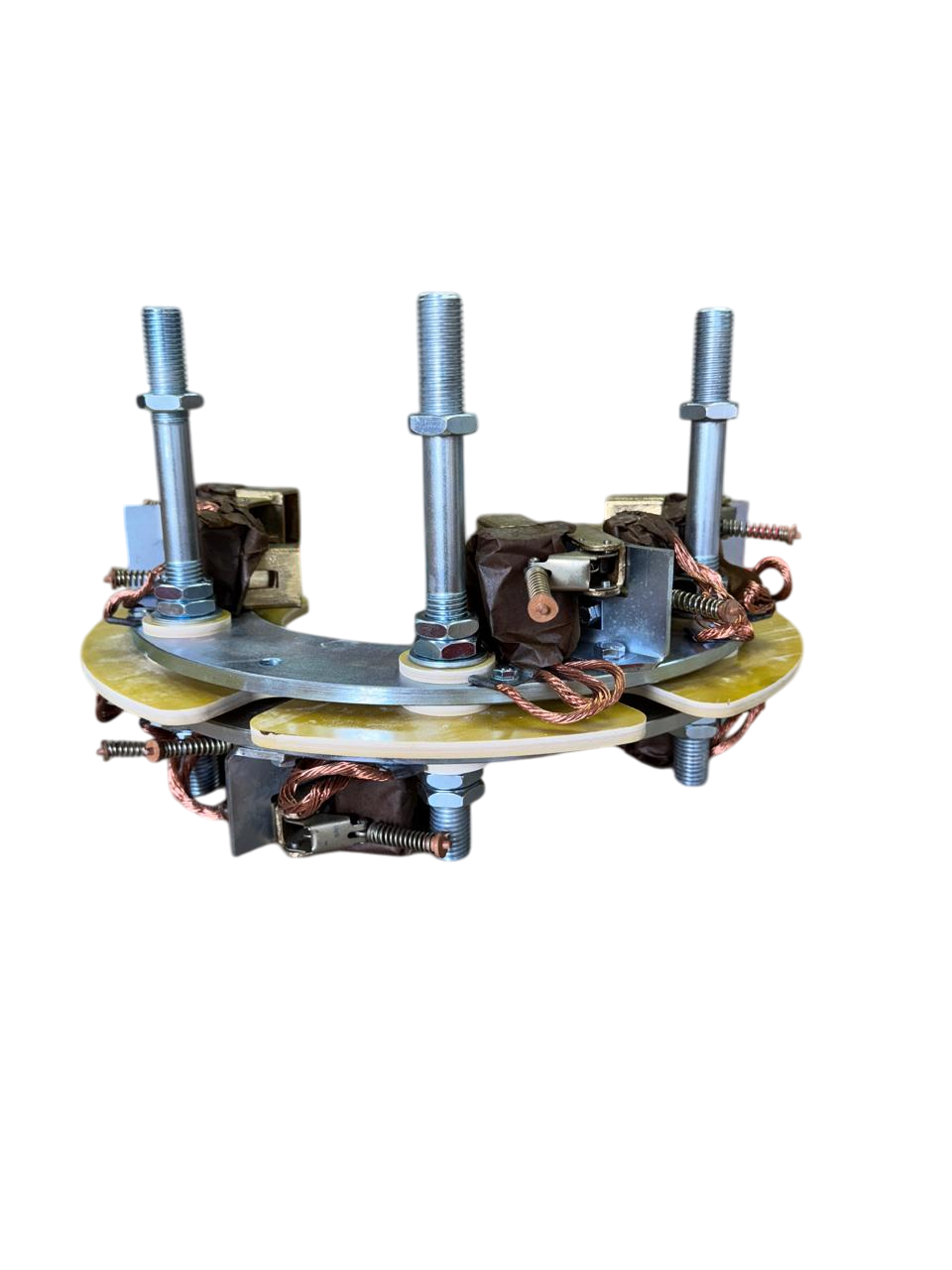

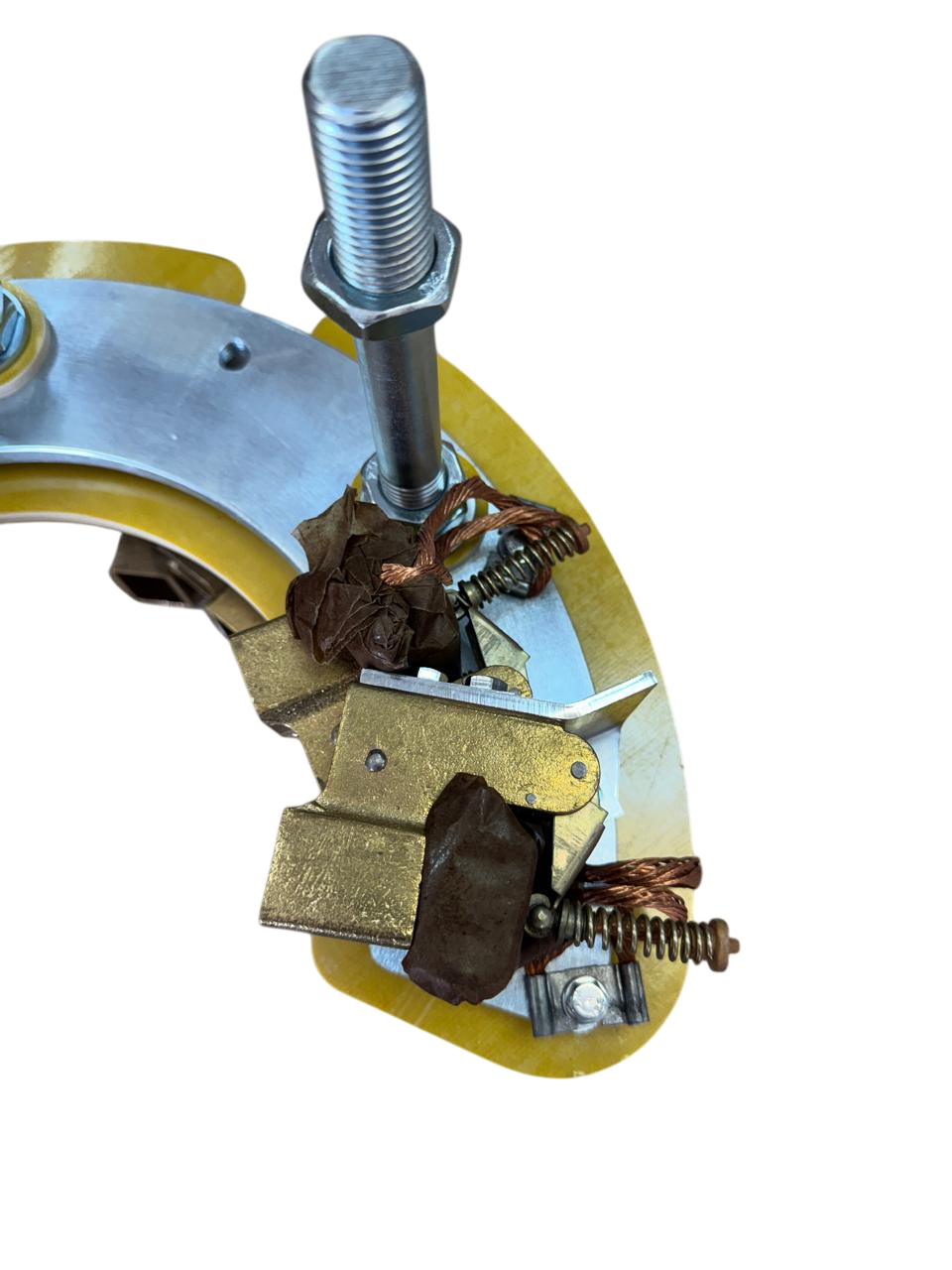

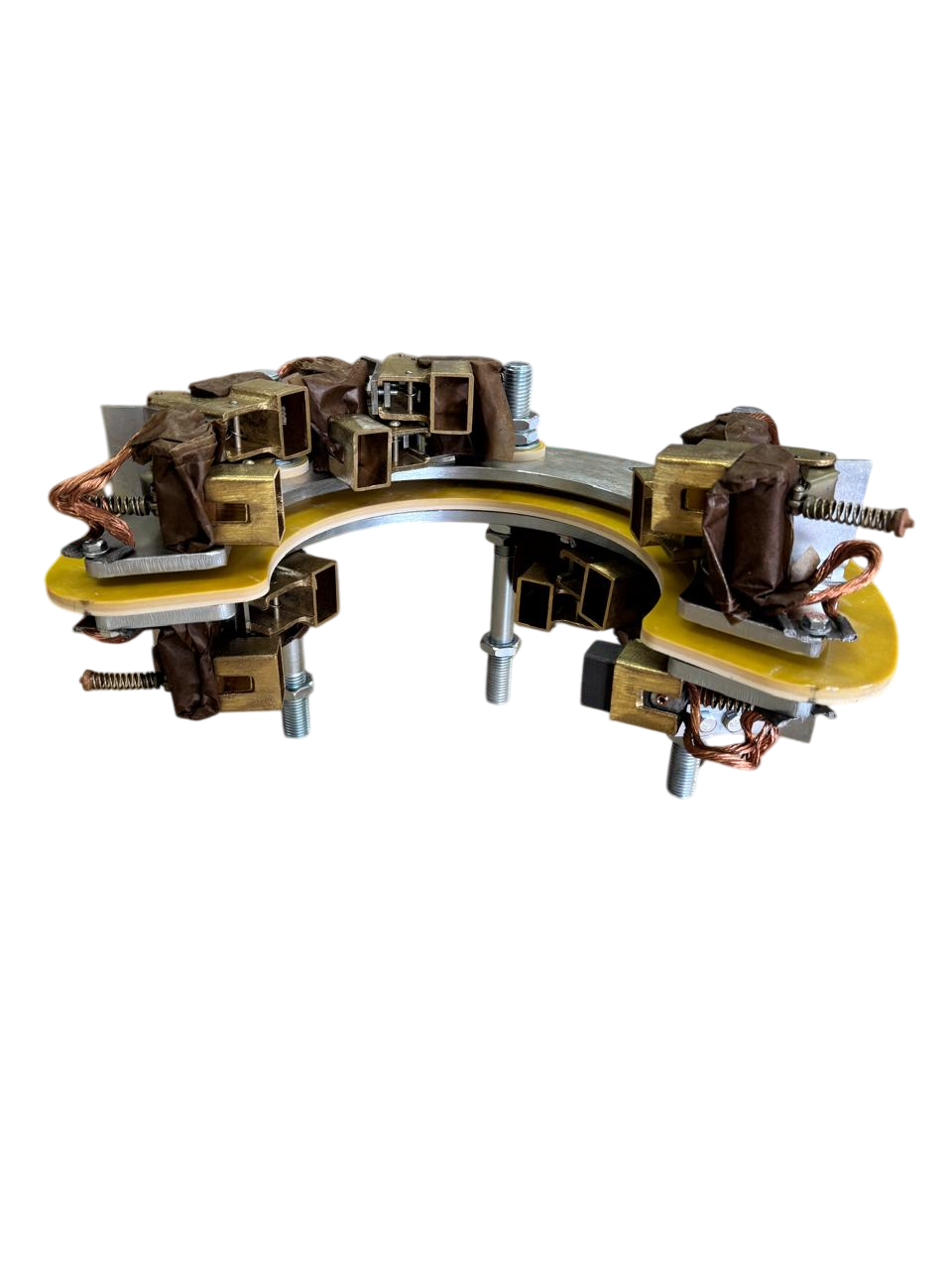

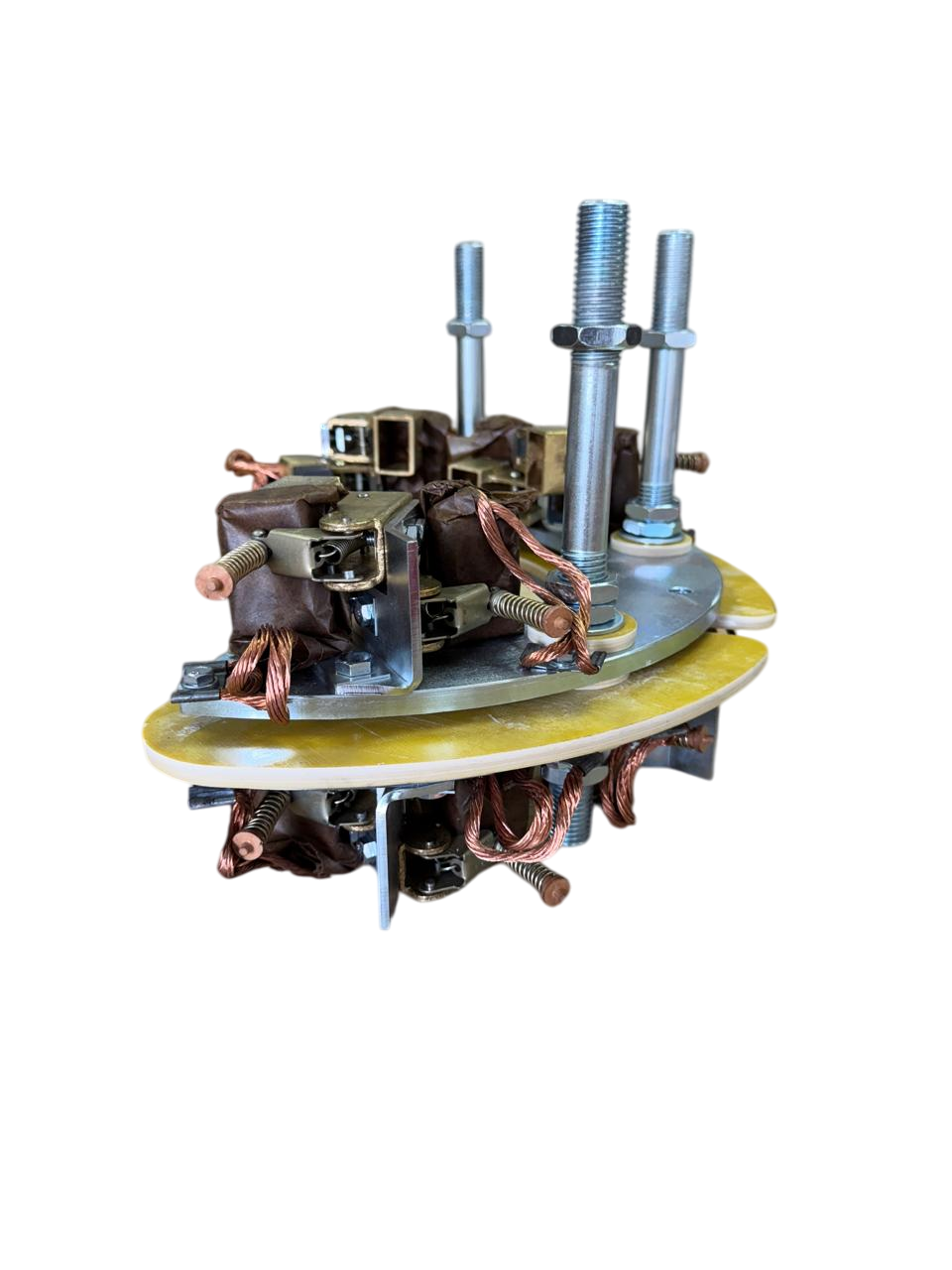

Конструктивно траверса представляет собой две металлические шины, закрепленные на стальных шпильках. Для изоляции шин друг от друга и от шпилек применяются специальные изоляционные сегменты и втулки. Щеткодержатели и кабельные клеммы присоединяются к шинам.
В качестве дополнительных компонентов доступны: электрографитовые щетки ЭГ-71 размером 20х32х50 мм (12 штук на траверсу), щеткодержатели ДГ 20х32 (12 штук на траверсу), изолирующие шайбы ИЗШ 8ВЖ.710.866-23 (12 штук на траверсу) и трубки ТСЭФ размером 20х26х50 мм (3 штуки на траверсу).
Вес изделия составляет 13,7 кг. Габаритные размеры: 430х323х260 мм. На один двигатель требуется одна щеточная траверса.
