Выключатели ВП-16

Выключатели путевые ВП-16 выпускаются с различным исполнением  привода:

• в виде селективного привода– выключатель ВП-16-23-241;
• в виде V-образного рычага, с роликом на каждом плече (без самовозврата) – выключатель ВП-16-23-251;

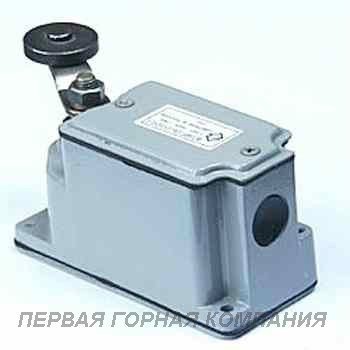

• в виде рычага с роликом – выключатель ВП-16-23-231.

Структура условного обозначения выключателя ВП16ХХ23ХХХ1–ХХХ2.Х :

• ВП — Выключатель путевой;
• 16- номер серии;
• Х – индекс модернизации;
• Х – исполнение корпуса по виду ввода проводов: («Г» – с резьбовым неуплотненным вводом, «Д» – с притычным вводом, «Е» – с резьбовым уплотненным вводом);
• 23 – значение номинального тока –16 А;
• Х – группа коммутационной износостойкости: («А» – 2,5 млн. циклов В-О, «Б» – 1,0 млн. циклов В-О);
• Х – количество полюсов:(«1» – 1 полюс; «2» – 2 полюса);
• Х – вид привода: («3» – рычаг с роликом, «4» – селективный привод, «5» – V-образный рычаг с роликом на каждом плече);
• 1 – способ крепления выключателя;
• ХХ – степень защиты по ГОСТ 14254-80: 54 – IP54; 55 – IP55;
• Х2 – климатическое исполнение (У, ХЛ, Т) и категория размещения (2) по ГОСТ 15150-69;
• Х – количество замыкающих или размыкающих контактов: («1» — 1з; «2» — 1р; «3» — 1з+1р);

Условия эксплуатации

• при температуре окружающей среды от -60 до +70˚С;
• на высоте до 4300м над уровнем моря;
• произвольное рабочее положение  в пространстве.

Технические характеристики

• номинальный коммутируемый ток – 16А;
• номинальное рабочее напряжение: до 660В переменного тока, до 440В постоянного тока;
• материал корпуса – силумин;
• контактная группа – 1з+1р;
• вид переключающего устройства – мгновенного действия;
• усилие прямого срабатывания – не более 50Н, обратное – не менее 2Н;
• прямой рабочий ход, градус: 10±3, дополнительный ход, не более, градус: 30;
• дифференциал хода, градус: 7±3;
• механическая износостойкость, циклов ВО, не менее: 14000000 (для исполнения с селективным приводом: 10000 000);
• коммутационная износостойкость, при скорости перемещения управляющего упора 0,33м/с, при частоте включений1200 циклов ВО в час и продолжительности включений (ПВ=40-60%), не менее: на переменном токе: 1 000 000; на постоянном токе: 1 600 000;
• ввод внешних проводов через гермоввод (сальник MG20х1,5);
• каждый зажим допускает присоединение медных проводников сечением до 2х1,5 мм2 или один до 4 мм2;
• климатическое исполнение и категория размещения – У2.

Габаритные и установочные размеры выключателей ВП 16

Устройство и принцип работы

Выключатель ВП-16 рассчитан на коммутацию двух электрических цепей, обеспечивая включение и выключение одной цепи, и переключение, в случае управления сразу двумя цепями. На приведенной схеме первая цепь обозначается как (1-2), вторая- (3-4).

Выключатели ВП 16 имеют контакты полу-мгновенного действия. Переключение между электрическими цепями происходит только при полном нажатии на привод выключателя.

При механическом давлении на привод выключателя происходит размыкание цепи (1-2) и замыкание цепи (3-4). После освобождения привода, переключающий контакт возвращается в исходное положение.
