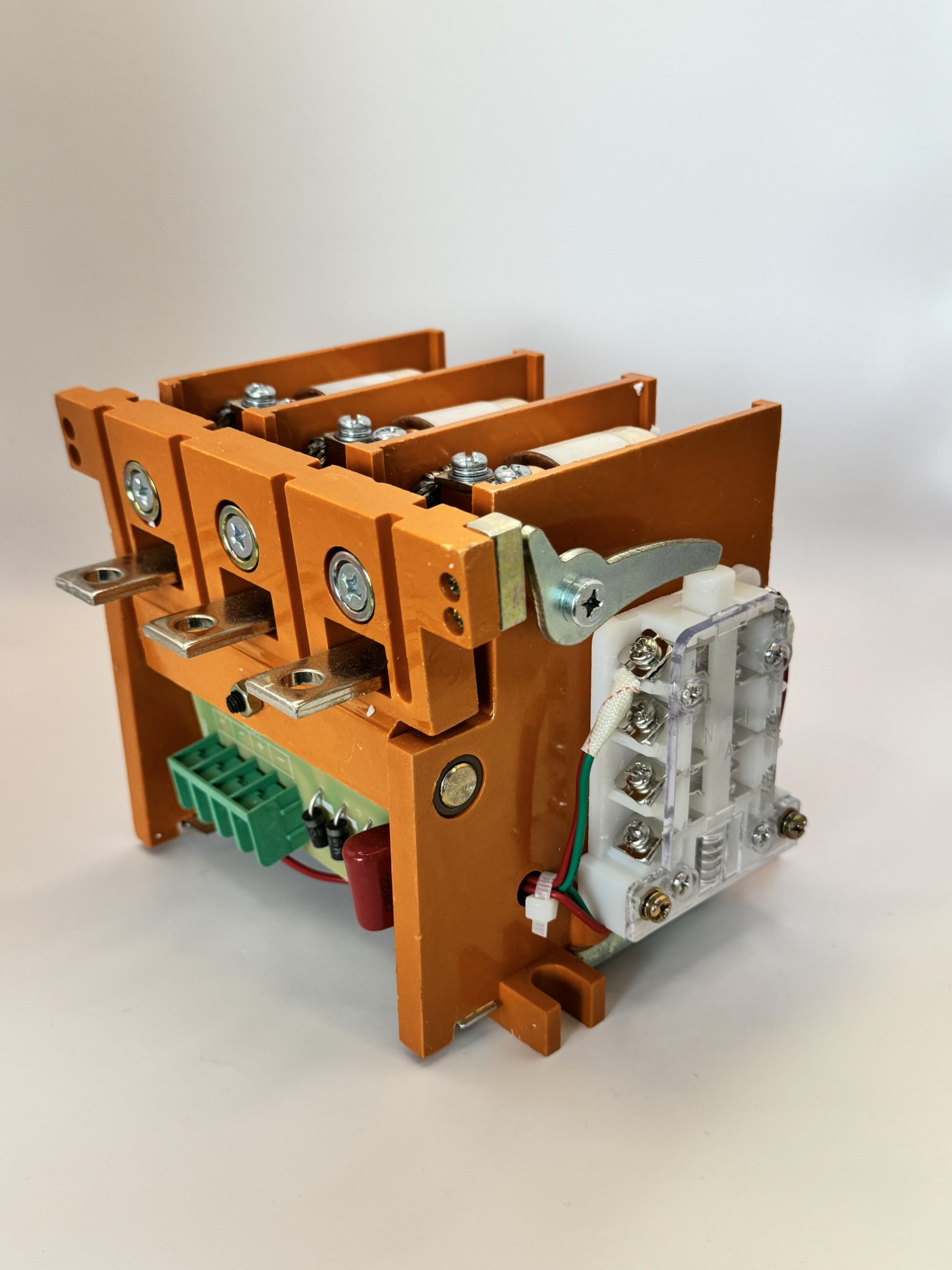

Контактор КВТ-1,14-2,5/160 220В

Контакторы вакуумные КВТ-1,14 открытого исполнения с естественным воздушным охлаждением, встраиваемые в комплектные устройства, предназначены для включения и отключения приемников электрической энергии.

Вакуумные контакторы характеризуются небольшими габаритными размерами и малой массой. Они рассчитаны на длительный срок службы при минимальных затратах на обслуживание. Контакторы предназначены для работы в следующих режимах:

• продолжительном;
• прерывисто-продолжительном;
• кратковременном;
• повторно-кратковременном.

Нормальное рабочие условия эксплуатации:

• температура окружающей среды: -5℃ ~ +40℃
• средняя температура: = <35°C в течение 24 часов
• относительная влажность: = <90%
• высота: =<2000м
• переменные
• категория размещения: III

Предельные климатические условия эксплуатации:

• верхнее рабочее значение температуры окружающей среды: +55℃;
• нижнее рабочее значение температуры окружающей среды -50℃

2. Структура условного обозначения контактора:

К В Т -1,14-Х/ХХ  У5,1

К — Контактор

В — Ваккумный

Т — Буква, обозначающая отличительный конструктив- ный признак (трехполюсный).

1,14 — Номинальное напряжение в киловольтах

Х — Номинальный ток отключения и килоамперах

ХХ — Номинальный ток в амперах

У5,1 — Комбинированное обозначения климатического исполнения и категории размещения в соответствии с ГОСТ15150.

3. Основные технические характеристики контакторов таблица

Схема электрическая коммутации электромагнитов пускателей КВТ-1,14
