Станция ПГА 4402 — панель №1 (контакторная)
На контакторной панели станции смонтированы контакторы КПД и КПВ, реле, выключатели, резисторы СР-300, блоки токовой отсечки и блоки температурной стабилизации.
Электрические схемы управления электроприводами экскаватора (подъема, поворота-хода, напора) предусматривают реле защиты и автоматики. Также предусмотрена температурная стабилизация характеристик электроприводов, основанная на поддержании постоянства стопорных токов и токов возбуждения двигателей, независимо от температуры машин.
Температурная стабилизация стопорных токов осуществляется блоками токовой отсечки БТО (БТОП, БТОН, БТОВ), устанавливаемые на каждый электропривод. Температурная стабилизация токов возбуждения осуществляется блоком БСТВ, воздействующего на обмотку возбуждения возбудителя. Благодаря поддержанию постоянства токов двигателей обеспечивает высокая точность стабилизации стопорных моментов электроприводов.

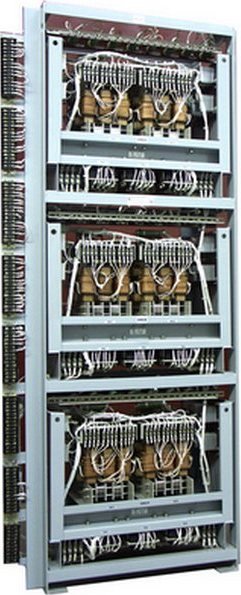

Станция ПГА 4402 — панель №2 (дроссельная)
На дроссельной панели станции смонтированы резисторы цепей управления и три блока магнитных усилителей типа ПДД-1,5В.
Электрические приводы главных механизмов экскаваторов работают на постоянном токе по системе «управляемый генератор-двигатель» с управлением возбуждения генераторов усилителей. Работа реверсивных электроприводов по системе Г-Д обеспечивается изменением значения и и направления тока возбуждения генератора.
Блок магнитных усилителей ПДД-1,5В состоит из двух трехфазных усилителей, питающих трансформаторов и диодов. Нагрузкой служит мост, состоящий из двух ветвей независимой обмотки возбуждения генератора и балластных сопротивлений. Каждая ветвь обмотки возбуждения создает 50% ампервитков, необходимых для создания рабочего магнитного потока генератора. Мост уравновешен, и сопротивления плеч моста равны друг другу. Работа одного усилителя не влияет на работу другого. Обмотки управления соединены между ними последовательно и встречно так, что при намагничивании одного — другой размагничивается.
