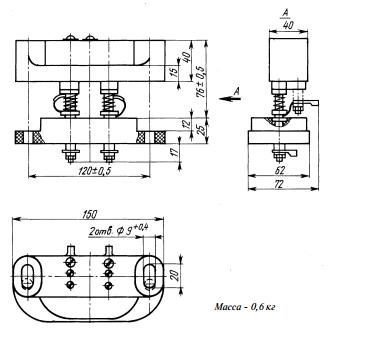

Разъединитель РПК1-20 У5является составной частью батарейного ящика и выполнен в виде 2-х узлов:
- верхней изоляционной панели с двумя подвижными контактами;
- нижней изоляционной панели с двумя неподвижными контактами.
Замыкание и размыкание контактов происходит при открывании и закрывании крышки батарейного ящика.
Технические характеристики
| № | Наименование параметра | Значение |
| 1 | Род тока | постоянный |
| 2 | Напряжение номинальное,В | 300 |
| 3 | Ток номинальный, А | 5 |
| 4 | Нажатие на один контакт, даН | 1,4±0,2 |
| 5 | Провал подвижных контактов, мм | 3±1 |
| 6 | Масса, кг | 0,6 |
- Климатическое исполнение разъединителя –У, категория размещения -5 по ГОСТ 15150-69.
- Изоляция разъединителя соответствует уровню 1 по ГОСТ 24719-81.
- Степень защиты – IP 54по ГОСТ 14254-80 с учетом встраивания в батарейный ящик.
- Гарантийный срок- 2 года со дня ввода в эксплуатацию, но не более 3-х лет со дня отгрузки с предприятия-изготовителя.
