Условия эксплуатации выключателя ВРВ1-150 У5
- окружающая среда – взрывоопасная по метану, с запыленностью угольной пылью – не более 30 мг/м3
Технические характеристики выключателя ВРВ1-150 У5
| Характеристика | Значение |
| Род тока | постоянный |
| Режим работы | продолжительный |
| Количество коммутируемых полюсов, шт | 4 |
| Напряжение номинальное, В | 300 |
| Ток номинальный, А | 150 |
| Уставка тока электромагнитных расцепителей, А | 600 ± 120 |
| Величины сопротивлений изоляции срабатывания устройства индикации снижения сопротивления изоляции (УКИ) аккумуляторной батареи, кОм | 15 ± 2; 10 ± 1; 7 ± 1 |
| Способ индикации сопротивления изоляции | световой |
| Ступени контроля остаточной емкости аккумуляторной батареи, % включительно | 100/90; 90/50; 50/25; 25/5; нормальный разряд/глубокий разряд |
| Уставка тока устройства контроля остаточной емкости, А | 125±5, 175±8, 217±10 |
| Способ индикации остаточной емкости | световой |
| Масса, кг | 150 |
- конструктивное исполнение выключателя – рудничное, взрывозащищенное, вид взрывозащиты – взрывонепроницаемая оболочка по ГОСТ 22782.6-81; маркировка взрывозащиты «РВЗВ» по ГОСТ 12.2.020-76;
- климатическое исполнение выключателя — У по ГОСТ15150-69, категория размещения — 5 (в шахтах с повышенной влажностью и запыленностью);
- рабочее положение выключателя – вертикальное, допускается 10º отклонение в любую сторону;
- режим работы — продолжительный;
- охлаждение – естественное;
- группа условий эксплуатации по механическим факторам – М1 по ГОСТ 17516.1-90;
- степень защиты выключателя – IP54 по ГОСТ 14254-80;
- уровень изоляции — 1 по ГОСТ 24719-81;
- изоляция выключателя соответствует уровню – 1 по ГОСТ 24719-81.

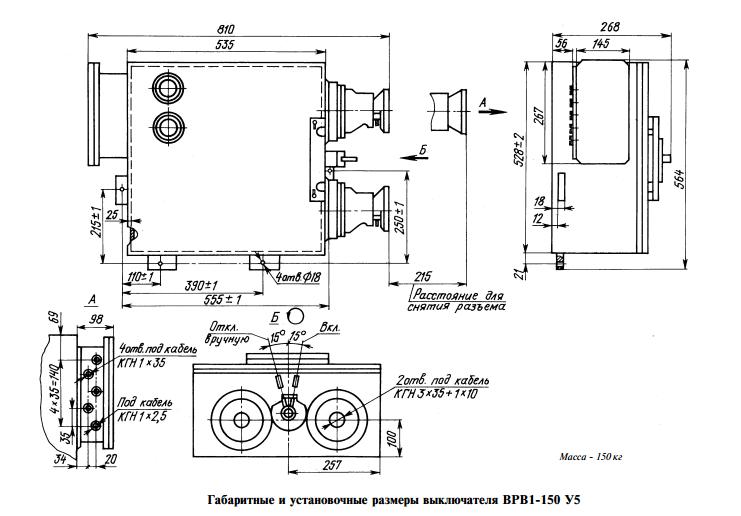

Габаритные и установочные размеры выключателя ВРВ1-150 У5
