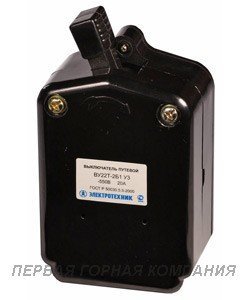

Выключатели ВУ-22Т устанавливаются вертикально, рукояткой вниз. Допускается 10˚ отклонение от вертикали в любую сторону.
Технические характеристики
| Тип выключателя | ВУ22Т-2Б1-У3 | ВУ22Т-2Б5-У3 | ||
| Конструкция | С ручным возвратом | С ручным возвратом | ||
| С гашением дуги | Без гашения дуги | |||
| Материал контактов | Медь | Серебро | ||
| Номинальное напряжение, В | Постоянного тока | 550 | 250 | |
| Переменного тока | — | 380 | ||
| Номинальный ток выключателя, А | 20 | 40 | ||
| Включаемый и отключаемый токи, А | Номинальный | Постоянный | 20 | 1 |
| Переменный | — | 20 | ||
| Предельный | Постоянный | 23 | 2 | |
| Переменный | — | 50 | ||
| Механическая износостойкость, циклов ВО | 200 тыс. | |||
| Электрическая износостойкость, циклов ВО | 50 тыс. | |||
| Степень защиты | IP00 |
- однополюсные, одноступенчатые, с принудительным гашением дуги;
- ручное управление независимого действия;
- способ фиксирования коммутационных положений — без самовозврата с фиксацией коммутационного положения (О — I) через 40%;
- один переключающий стальной контакт, с серебро содержащей накладкой;
- климатическое исполнение У; категория размещения 3 по ГОСТ 15150-69;
- масса: ВУ22-2Б1УЗ- не более 0,6 кг; ВУ22Т-2Б5УЗ- не более 0,35 кг.
Габаритные и установочные размеры
