Выключатели ВУ-250 запускаются в работу вращающимися частями механизмов, с которыми они связаны зубчатой, муфтовой или цепной передачей. Выключатели ВУ-250 ограничивают ход крановых подъемных механизмов или являются концевыми выключателями в оборудовании с механическим приводом.

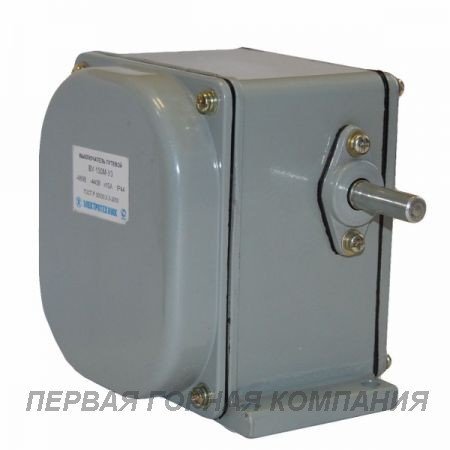

Исполнение выключателей ВУ-250М — защищённое, коммутируют две электрические цепи, соответствуют ТУ З-76-85.
Технические характеристики
| Характеристики | ВУ-250М |
| Максимальное напряжение не более, В | 500 |
| Допустимый длительный ток, А | 10 |
| Включаемый ток, А | 50 |
| Отключаемый ток при индуктивной нагрузке | |
| при постоянном напряжении: -110 В | 2,5 |
| при постоянном напряжении: -220 В | 1,6 |
| при постоянном напряжении: -440 В | 0,6 |
| при переменнном напряжении: ~500 В | 10 |
| Число цепей | 2 |
| Масса, кг | 2 |
- допустимая частота включений–не более 600 в час;
- ввод внешних проводов через гермоввод (сальник РG13,5);
- каждый зажим допускает присоединение двух проводников сечением 1,5 мм2 или один медный провод до 2,5 мм2;
- тип привода – поворотный вал шпиндельного типа;
- передаточное отношение редуктора – 1:50;
- масса- 1,3 кг;
- степень защиты: IP44.
Габаритные и установочные размеры
Выключатель ВУ-250М состоит из контактной системы и редуктора. Контактная система включает в себя изолятор с неподвижными контактами, рычаг с подвижными контактами, замыкающую и размыкающую шайбы с роликами. Ролик размыкающей шайбы расположен в плоскости выступа собачки, а ролик замыкающей — в плоскости рычага.
Гарантийный срок — 2 года со дня введения в эксплуатацию.
